Unit "Taladro de patrón lineal en superficie
frontal"

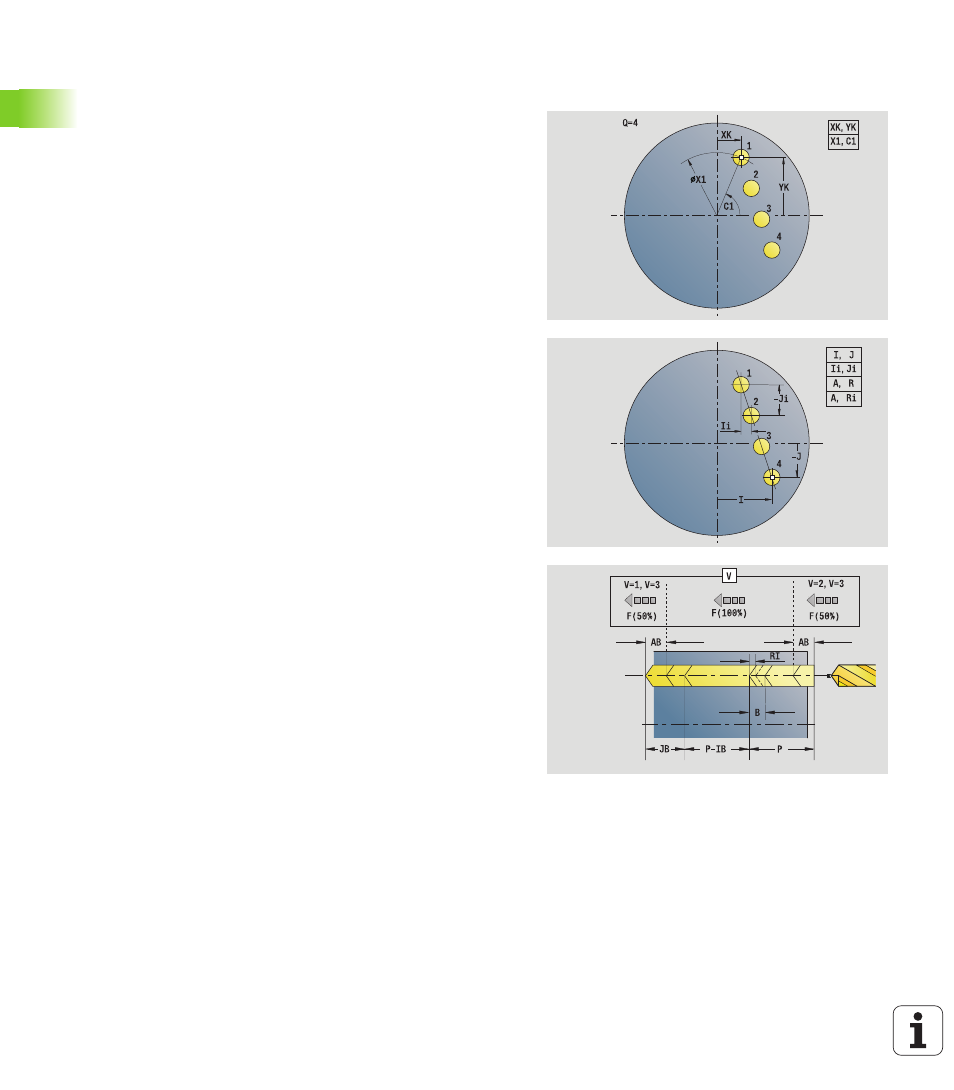

La Unit realiza un patrón lineal de taladros con distancias equidistantes
en la superficie frontal.
Unitname: G74_Lin_Front_C / Ciclo: G74 (véase pág. 328)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Formulario Patrón
Q
Número de taladros
X1, C1 Punto inicial polar
XK, YK Punto inicial cartesiano
I, J Punto final (XK, YK)
Ii, Ji Distancia (XKi, YKi)
R Distancia primer/último taladro
Ri Distancia incremental
A Ángulo de patrón (Referencia eje XK)
Formulario ciclo
Z1
Punto inicial de taladrado
Z2 Punto final de taladrado
E Tiempo de espera en el fondo del taladro (por defecto: 0)
D Retroceso en el
 0: Avance rápido
 1: Avance
V Reducción del avance
 0: sin reducción
 1: al final del taladro
 2: al principio del taladro
 3: al principio y al final del taladro
AB Longitud de taladrado inicial/taladrado pasante (Distancia
para reducción del avance)
P Profundidad de taladrado
IB Valor de reducción de la profundidad de taladro por él que
se reduce la profundidad de taladro con cada aproximación.
JB Profundidad mínima de taladro: si se ha introducido un valor
de reducción de la profundidad de taladro, la profundidad
de taladro se reduce sólo hasta el valor definido en JB.
B Distancia de retirada: valor para la retirada de la herramienta
después de alcanzar la profundidad de taladro
correspondiente.
RI Distancia de seguridad interna. Distancia para rearranque
dentro del taladro (por defecto: distancia de seguridad SCK)
.
RB Nivel de retroceso (por defecto: a la posición inicial o bien
a la distancia de seguridad)
