Desbaste en el fresado de múltiples aristas G843
G843 desbasta con G477-Geo (plano XY) o G487-Geo (plano YZ) las
superficies con varios aristas que se han definido. El ciclo fresa desde
el exterior hacia el interior. La aproximación se realiza fuera del
material.
Parámetro
ID
Contorno de fresado - Nombre del contorno que se debe fresar
NS
Número de frase – referencia a la descripción del contorno
P
Profundidad de fresado (máx. aproximación en el plano de
fresado)
I
Sobremedida en la dirección X
K
Sobremedida en dirección Z
U
Factor de solapamiento (mínimo). Establece el solapamiento
de las trayectorias de fresado (por defecto: 0,5).
Solapamiento = U*diámetro de fresa
V
Factor de sobrepaso. Define el valor según el cual la fresa debe
superar el radio exterior (por defecto: 0,5).
Sobrepaso = V*diámetro de fresado
F
Avance de alimentación en profundidad (por defecto: avance
activo)
RB
Plano de retroceso (por defecto: vuelta a la posición de partida)
Plano XY: posición de retroceso en dirección Z
Plano YZ: posición de retroceso en dirección X (cota del
diámetro)
Las sobremedidas se tienen en cuenta:
G57: Demasía (sobremedida) en la dirección X, Z
G58: sobremedida equidistante en el plano de fresado

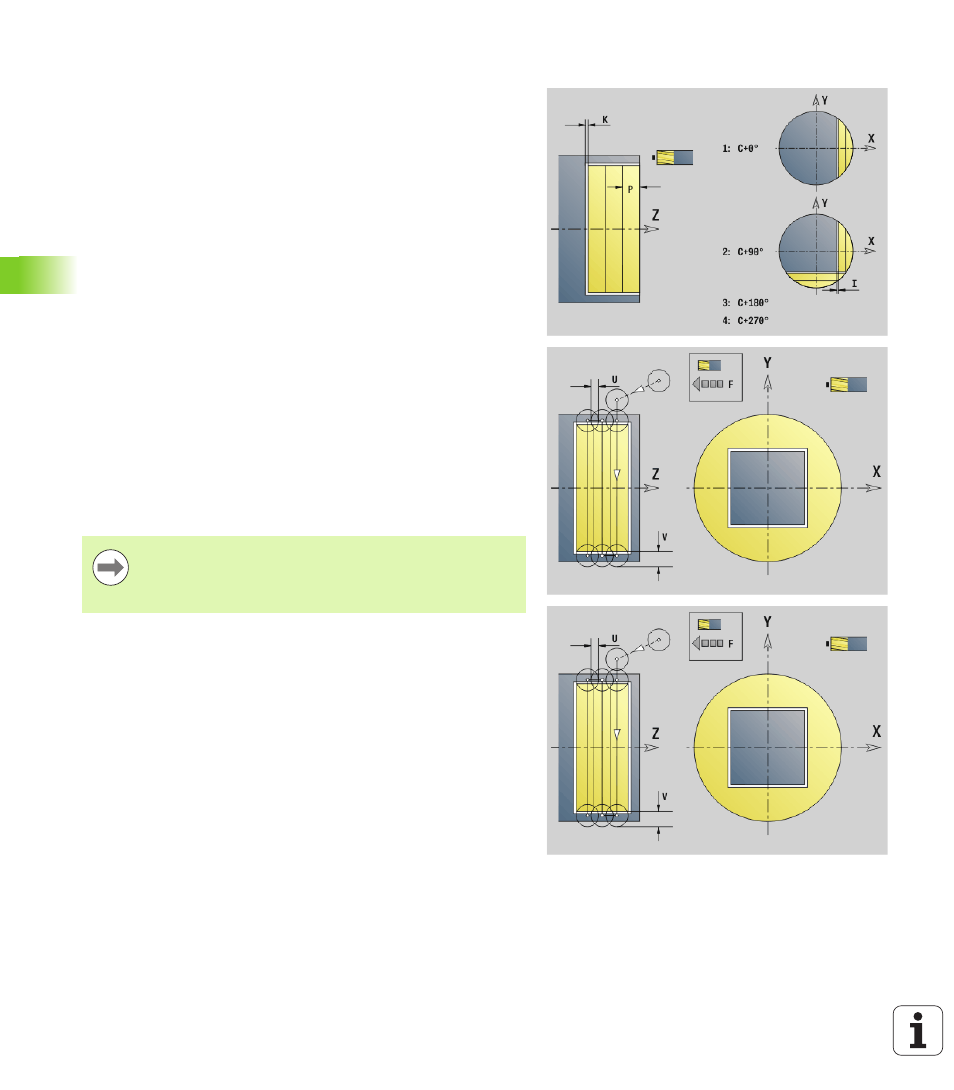

Desarrollo del ciclo
1
La posición de inicio (X, Y, Z, C) es la posición anterior al ciclo
2
Se calcula la subdivisión de corte (aproximación de planos de
fresado, aproximación de profundidades de fresado) y la posición
del cabezal
3
El husillo (cabezal) gira sobre la primera posición, la fresa se
desplaza a la distancia de seguridad y se aproxima para la primera
profundidad de fresado
4
Fresado de un plano
5
Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6
Se repiten 4...5, hasta que se ha fresado la superficie completa
7
La herramienta se retira según el "plano de retroceso J"; el husillo
gira sobre la siguiente posición, la fresa se desplaza a la distancia
de seguridad y se aproxima para el primer plano de fresado
8
Se repiten 4...7, hasta que se han fresado todas las superficies
con múltiples aristas
9
Retrocede según el "plano de retroceso RB"
