380 Programación DIN
4.29 Otr
a
s funciones G
4.29 Otras funciones G
Dispositivo de sujeción en la simulación G65
G65 indica los dispositivos de sujeción en el gráfico de simulación.
Contorno de la pieza en bruto G67 (para gráfico)
G67 muestra una "pieza en bruto auxiliar" en la simulación.
Tiempo de espera G4
Cuando se programa G4, el Control numérico espera el tiempo "F" y, a
continuación, ejecuta el siguiente bloque de programa. Si se programa
G4 junto con un recorrido en un bloque, el tiempo de espera actúa tras
finalizar el recorrido.
Parada exacta G7
G7 activa la "parada exacta" con automantenimiento (comportamiento
modal). En la "parada de precisión" el Control numérico inicia la frase
siguiente, cuando se ha alcanzado el punto final en la "ventana de
tolerancia de posición". La ventana de tolerancia es un parámetro de
configuración ("ParameterSets PX(PZ)/CfgControllerTol/
posTolerance").
La "parada exacta" actúa en recorridos individuales y en ciclos. El
bloque NC en el cual se ha programado G7 se ejecuta ya con "parada
exacta".

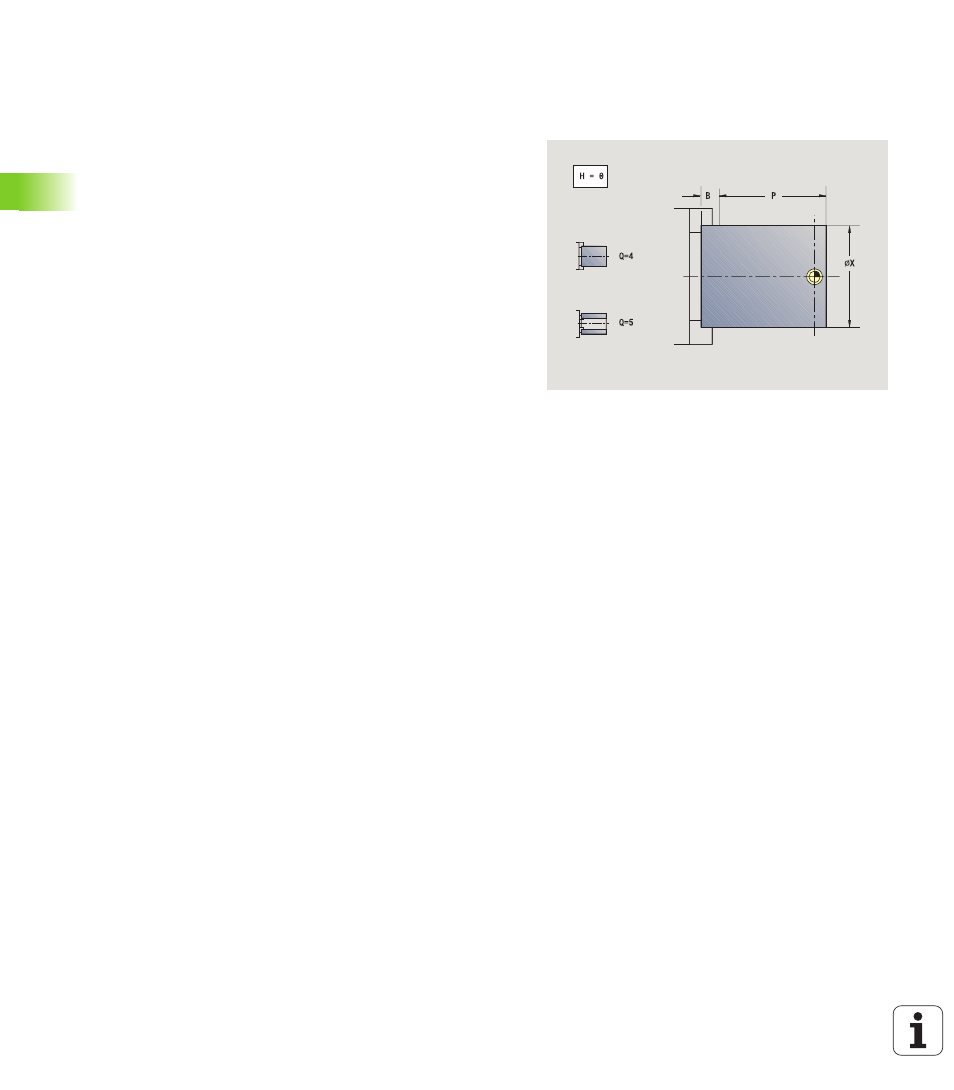

Parámetro
H
Número de dispositivo de sujeción (programar siempre con
H=0)
X Diámetro de la pieza en bruto
Z Punto inicial - sin entrada
D Número de cabezal - sin entrada
Q Forma de sujeción
 4: sujeción externa
 5: sujeción interna
B Longitud de sujeción (B+P = longitud de la pieza en bruto)
P Longitud de voladizo
Parámetro
ID
Número de identificación de la pieza en bruto auxiliar
NS Número de frase del contorno
Parámetro
F
Tiempo de espera [s] (0 < F <= 999)
