216 Programación DIN
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

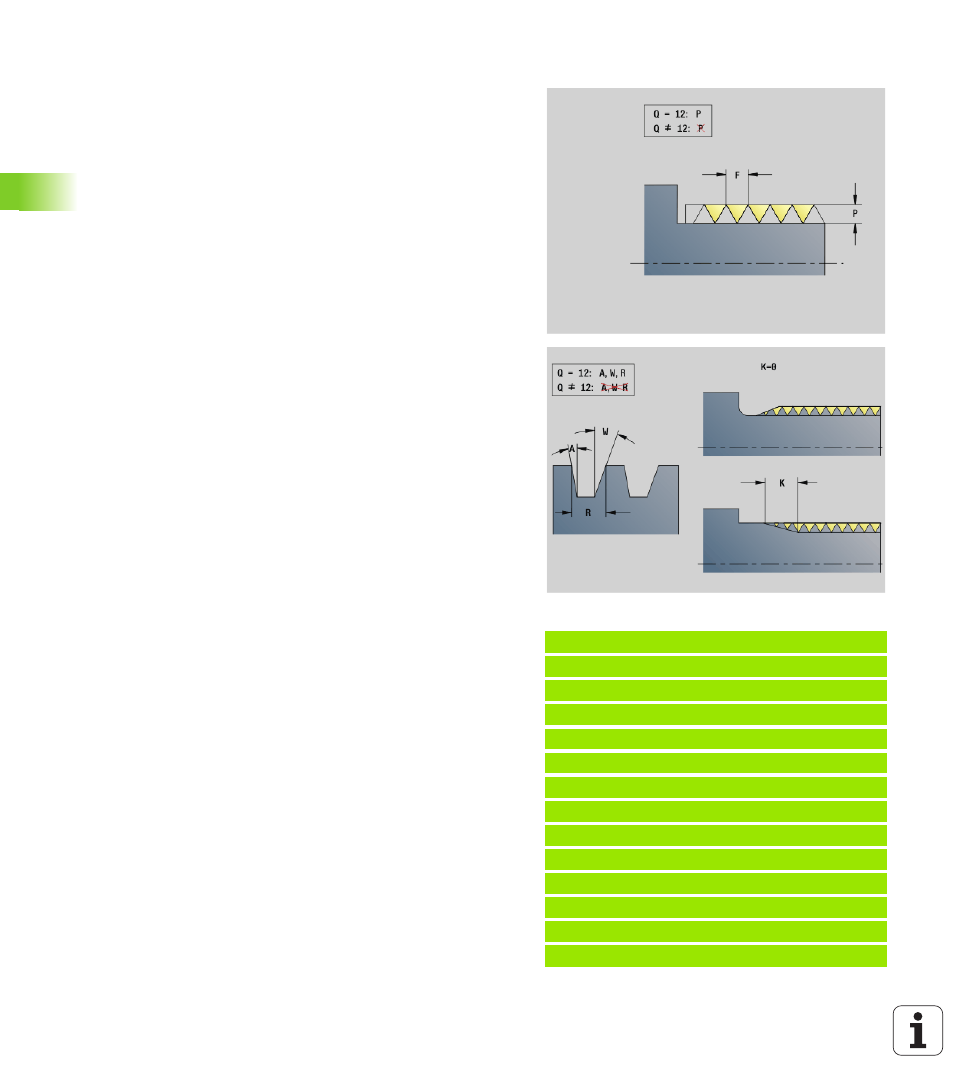

Rosca (general) G37-Geo
G37 define los tipos de roscado que se citan. Se pueden mecanizar
roscas de varias entradas así como roscas concatenadas. Los
roscados se concatenan mediante la programación de varios bloques
G01/G37 sucesivos.
Ejemplo: G37
. . .
PIEZA ACABADA
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G37 Q2 [métrica ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G37 F1.5 [rosca fina métrica ISO]
N9 G25 H7 FP1.5
N10 G1 X40
N11 G1 Z-60
. . .
Parámetro
Q
Tipo de rosca (por defecto: 1)
 1: rosca fina métrica ISO (DIN 13 parte 2, línea 1)
 2: rosca métrica ISO (DIN 13 parte 1, línea 1)
 3: rosca cónica métrica ISO (DIN 158)
 4: rosca fina cónica métrica ISO (DIN 158)
 5: rosca trapezoidal métrica ISO (DIN 103 parte 2, línea 1)
 6: rosca trapezoidal plana métr. (DIN 380 parte 2, línea 1)
 7: rosca en diente de sierra métrica (DIN 513 parte 2, línea 1)
 8: rosca redonda cilíndrica (DIN 405 parte 1, línea 1)
 9: rosca Whitworth cilíndrica (DIN 11)
 10: rosca cónica Whitworth (DIN 2999)
 11: rosca de tubo Whitworth (DIN 259)
 12: rosca sin normalizar
 13: rosca gruesa UNC US
 14: rosca fina UNF US
 15: rosca extrafina UNEF US
 16: rosca de tubo cónica NPT US
 17: rosca de tubo cónica Dryseal NPTF US
 18: rosca de tubo cilíndrica NPSC US con lubricante
 19: rosca de tubo cilíndrica NPFS US sin lubricante
F Paso de rosca
 necesario cuando Q=1, 3..7, 12
 en otros tipos de roscado, F se calcula a partir del diámetro si
no está programado
P Profundidad de roscado - sólo se indica cuando Q=12
K Longitud de salida de rosca en roscados sin entalladura (por
defecto: 0)
D Punto de referencia (por defecto: 0)
 0: Salida de rosca al final del elemento de referencia
 1: Salida de rosca al principio del elemento de referencia
H Nº de filetes de rosca (por defecto: 1)
A Ángulo de flanco izquierdo - sólo se indica cuando Q=12
W Ángulo de flanco derecho - sólo se indica cuando Q=12
R Ancho de rosca - sólo se indica cuando Q=12
E Paso variable (por defecto: 0)
Aumenta/reduce el paso por revolución en un valor E.
V Dirección de rosca
 0: roscado a derecha
 1: Roscado a izqui.
