50 Programación NC
1
.3 Identificación de segment
o
de pr
ogr
ama
Sección SUPERFICIE_Y
La denominación de sección marca el plano YZ (G19) y define el plano
inclinado en máquinas con eje B.
Sin plano inclinado: El diámetro de referencia define la posición del
contorno en la dirección X, el ángulo del eje C la posición sobre la
pieza.

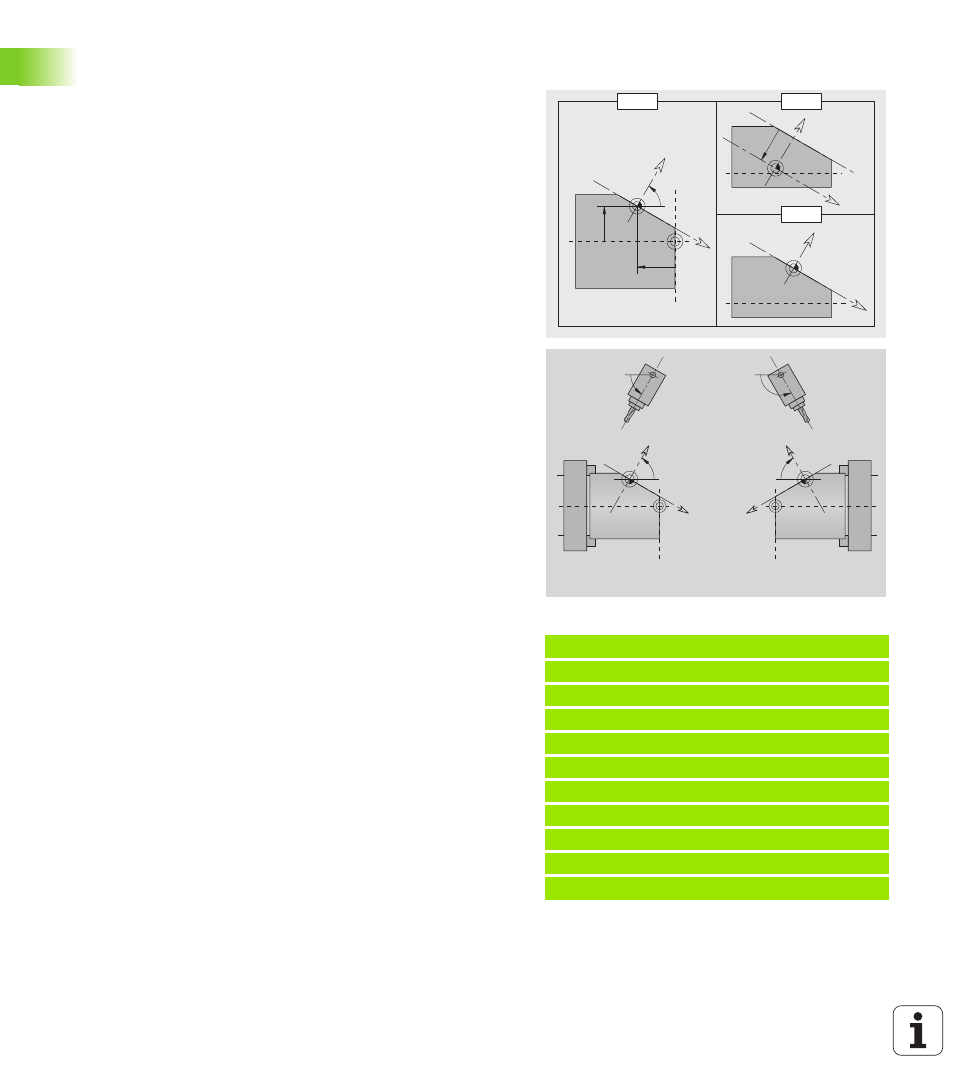

Con plano inclinado (ver figuras): ENVOLTURA_Y realiza además las
transformaciones y rotaciones siguientes para el plano inclinado:
 Desplaza el sistema de coordenadas a la posición I, K
 Gira el sistema de coordenadas según el ángulo B; punto de
referencia I, K
 H=0: desplazamiento del sistema de coordenadas girado según –I.
El sistema de coordenadas retrocede.
Ejemplo: „"SUPERFICIE_Y"
ENCABEZAMIENTO DEL PROGRAMA
...
CONTORNO Q1 X0 Z600
PZA. EN BRUTO
...
PIEZA ACABADA
...
SUPERFICIE_Y X118 C0 B130 I59 K0
...
MECANIZADO
...
X
H=0 B, I, K
–K
I
Z
B
H=1
–I
Z
B
X
Z
B
X
Parámetro
X
Diámetro de referencia
C Ángulo entre ejes C – determina la posición del cabezal
Parámetro
X
Diámetro de referencia
C Ángulo entre ejes C – determina la posición del cabezal
B Ángulo del plano: eje Z positivo
I Referencia del plano en dirección X (cota del radio)
K Referencia del plano en dirección Z
H Desplazamiento automático del sistema de coordenadas (por
defecto: 0)
 0: el sistema de coordenadas girado se desplaza según –I
 1: el sistema de coordenadas no se desplaza
