HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 235
4.7 Cont
or
nos superficie fr
ontal/post
er
ior
Polígono de la superficie frontal/posterior G307-
Geo

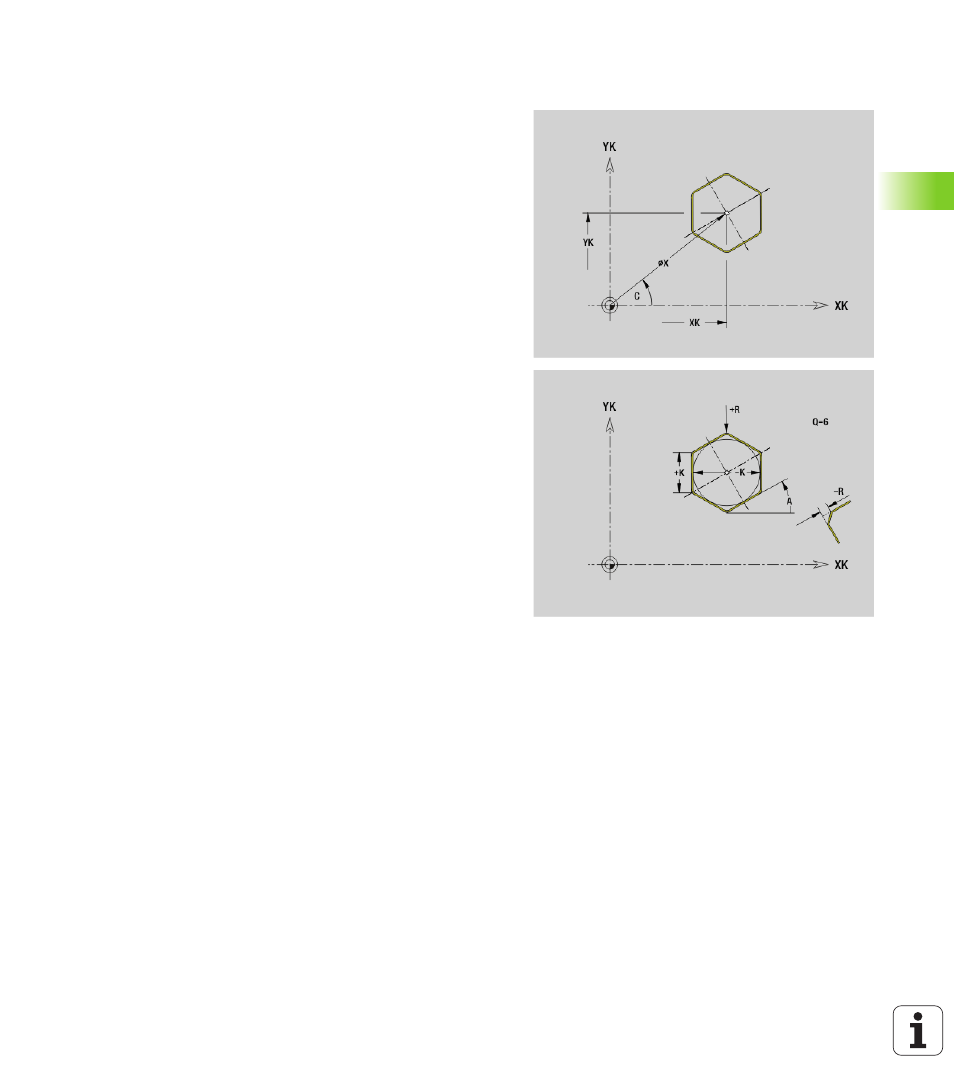

G307 define un polígono en un contorno de la superficie frontal o
posterior.
Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
A Ángulo de un lado del polígono respecto al eje XK (por
defecto: 0°)
Q Número de aristas (Q > 2)
K Longitud de aristas
 K>0: Longitud de arista
 K<0: Diámetro de círculo interior
R Bisel/redondeo (por defecto: 0°)
 R>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P>0: Isla
