306 Programación DIN
4.1
9
Ciclos de r
o
scado

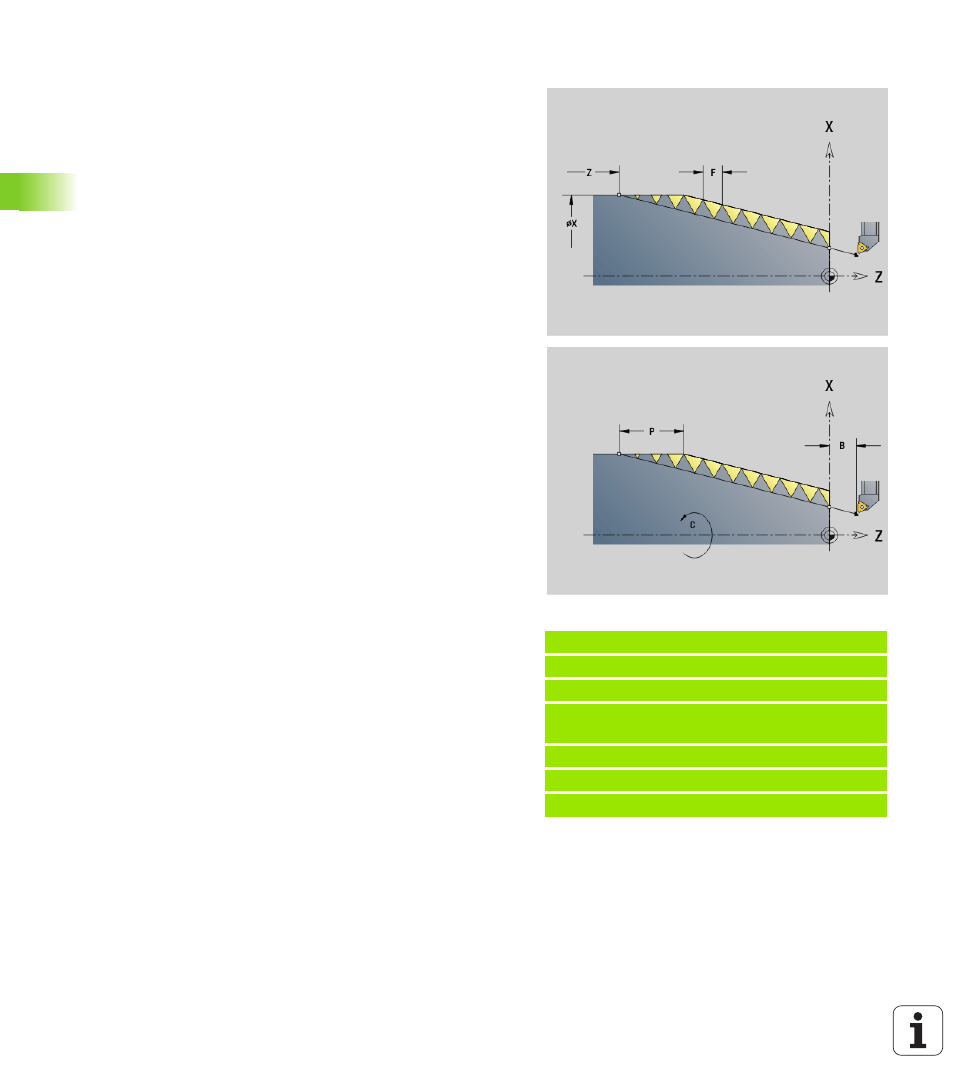

Rosca con recorrido individual G33
G33 realiza un único corte de roscado. La dirección de la rosca con
recorrido individual puede ser cualquiera (rosca longitudinal, cónica o
transversal; roscado interior o exterior). Programando varias G33
consecutivas se genera una rosca concatenada.
Posicionar la herramienta en un punto situado una distancia antes de
la rosca igual a la "longitud de aceleración B" cuando el carro deba
acelerar a la velocidad de avance. Y tener en cuenta la "longitud de
rebasamiento P" antes del "punto final de la rosca", cuando el carro
deba decelerar.
Longitud de aceleración B: Antes del comienzo de la rosca
propiamente dicha, el carro necesita un recorrido inicial para acelerar a
la velocidad de avance programada.
Por defecto: cfgAxisProperties/SafetyDist
Longitud de rebasamiento P: el carro necesita un rebasamiento al
final de la rosca para poder frenar. Tener presente que el recorrido en
paralelo a los ejes "P" se recorre también en el caso de una salida de
rosca en dirección oblicua.
 P=0 Inicio de una rosca concatenada
 P>0 Final de una rosca concatenada
Ángulo inicial C: al final del "recorrido de aceleración B", el husillo se
encuentra en la posición "ángulo inicial C".
Ejemplo: G33
. . .
N1 T5 G97 S1100 G95 F0.5 M3
N2 G0 X101.84 Z5
N3 G33 X120 Z-80 F1.5 [rosca con recorrido
individual]
N4 G33 X140 Z-122.5 F1.5
N5 G0 X144
. . .
Parámetro
X
Punto final de la rosca (cota de diámetro)
Z Punto final de la rosca
F Paso de rosca
B Longitud de aceleración (longitud del recorrido de aceleración)
P Longitud de rebasamiento (longitud del recorrido de frenado)
C Ángulo inicial (el comienzo de la rosca está definido respecto a
elementos de contorno sin simetría de revolución) - (por
defecto: 0)
H Dirección de referencia para el paso de rosca (por defecto: 0)
 0: Avance en eje Z para roscas longitudinales y cónicas hasta
máximo +45º/-45º respecto al eje Z
 1: Avance en eje X para roscas transversales y cónicas hasta
máximo +45º/-45º respecto al eje X
 3: Avance de paso
E Paso variable (por defecto: 0) – (actualmente sin efecto)
I Distancia de retroceso X - Distancia de elevación para parada
en roscado con trayectoria incremental
K Distancia de retroceso Z - Distancia de elevación para parada
en roscado con trayectoria incremental
