Powermax125 Manual de servicio 808073 285
10 – Reemplazo de componentes de la antorcha
Reemplazar los cables y mangueras de la antorcha
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica, la alimentación de gas y la antorcha en la página 270.
b. Quitarle todos los componentes a la antorcha. Ver Quitar el mango en la página 273.

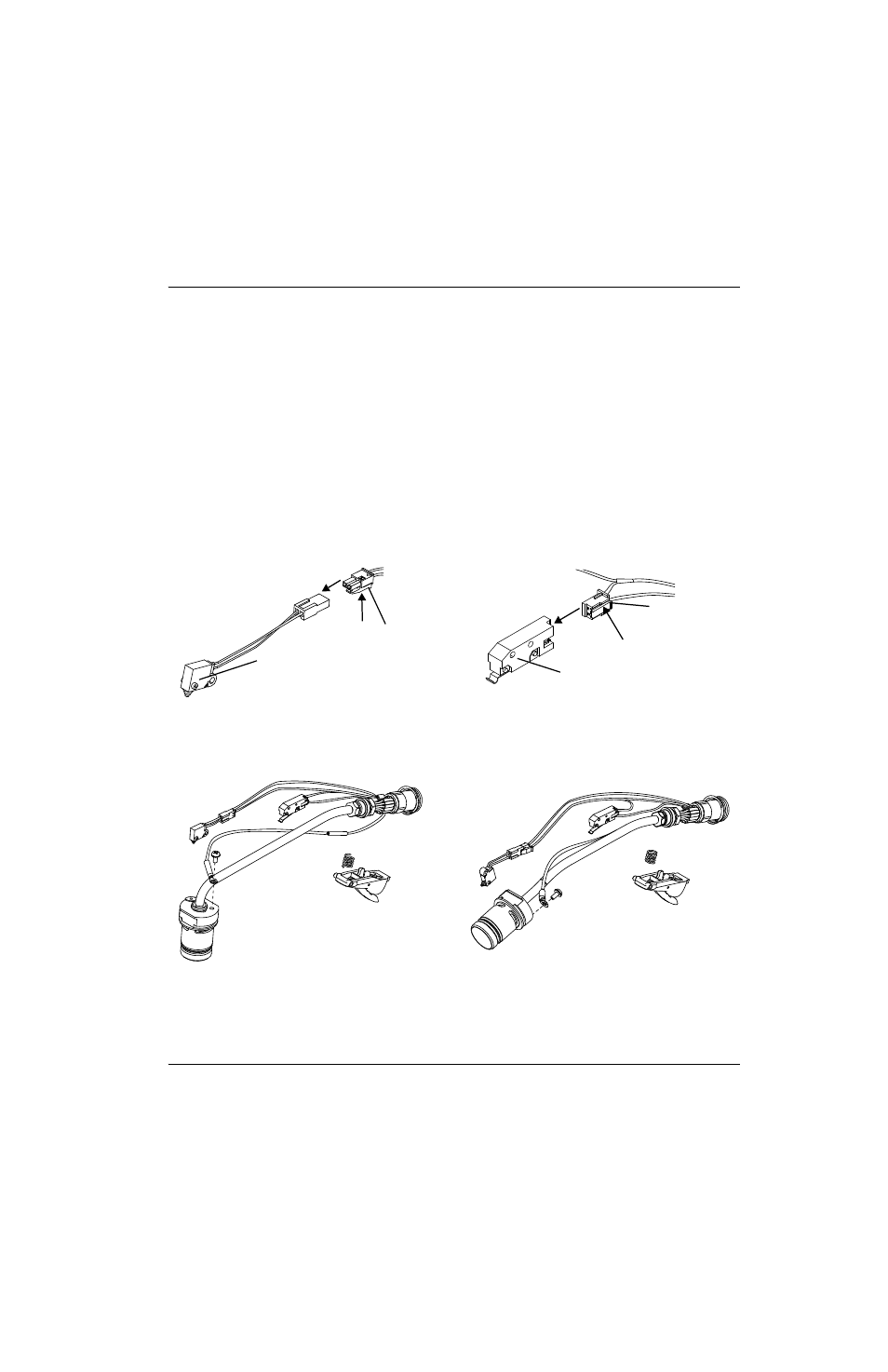

2. Desconectar el interruptor de sensado capuchón y el interruptor de arranque.
Figura 138
3. Quitar el tornillo del terminal de arco piloto.
Figura 139
Juego Descripción
428159 Juego: repuesto cables y mangueras de la antorcha manual Duramax Hyamp, 7,6 m
428160 Juego: repuesto cables y mangueras de la antorcha manual Duramax Hyamp, 15 m
428161 Juego: repuesto cables y mangueras de la antorcha manual Duramax Hyamp, 23 m
Interruptor de sensado capuchón
Aleta
Aleta
Interruptor de arranque
