Powermax125 Manual de servicio 808073 283
10 – Reemplazo de componentes de la antorcha
6. Manteniendo el resorte en su lugar, correr el gatillo y el resorte hacia arriba y sacarlos del mango. Ponerlos aparte.
7. Levantar el interruptor de arranque de los 2 soportes de montaje haciendo palanca con un destornillador plano.
8. Desconectar el interruptor de arranque oprimiendo la aleta para sacar el interruptor del conector.

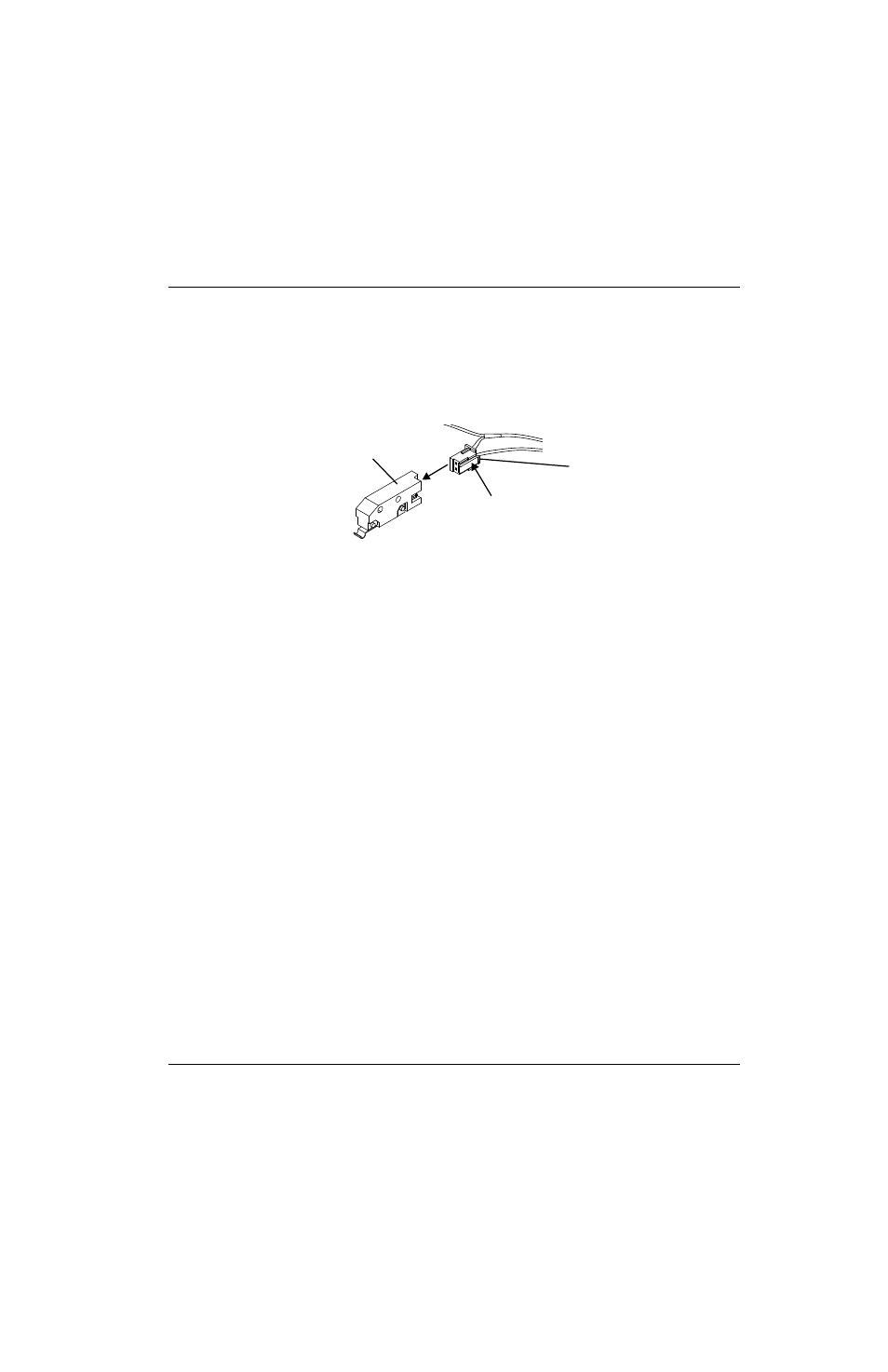

Figura 136
9. Conectar el interruptor de arranque nuevo metiendo el enchufe correspondiente en el zócalo.
10. Encajar el interruptor de arranque nuevo en los 2 montantes de soporte.
11. Cerciorarse de que el tornillo del terminal de arco piloto este apretado a 17,3 kg·cm.
12. Meter el cuerpo de antorcha en el mango, con la brida de la boquilla de la manguera de gas alineada con su ranura
en el mango.
13. Alinear el pasacables con su ranura en el mango.
14. Comprimir el resorte en la mitad de enfrente del gatillo. Correr el gatillo y resorte hasta que encajen en su lugar.
15. Con cuidado de que el mango y la brida de la boquilla no pellizquen los cables, alinear la mitad izquierda del mango
con la mitad derecha. Verificar que los dos ejes de giro del gatillo estén en los orificios de pivote.
16. Ponerle los tornillos al mango sin apretarlos del todo.
17. Cerciorarse de que el gatillo esté encajado en los orificios de pivote halándolo varias veces.
18. Apretar los tornillos del mango a 15 kg·cm.
19. Instalar los consumibles.
20. Volver a conectar la antorcha y la alimentación de gas y poner en ON (I) (encendido) la energía.
Aleta
Interruptor de arranque
