10 – Reemplazo de componentes de la antorcha

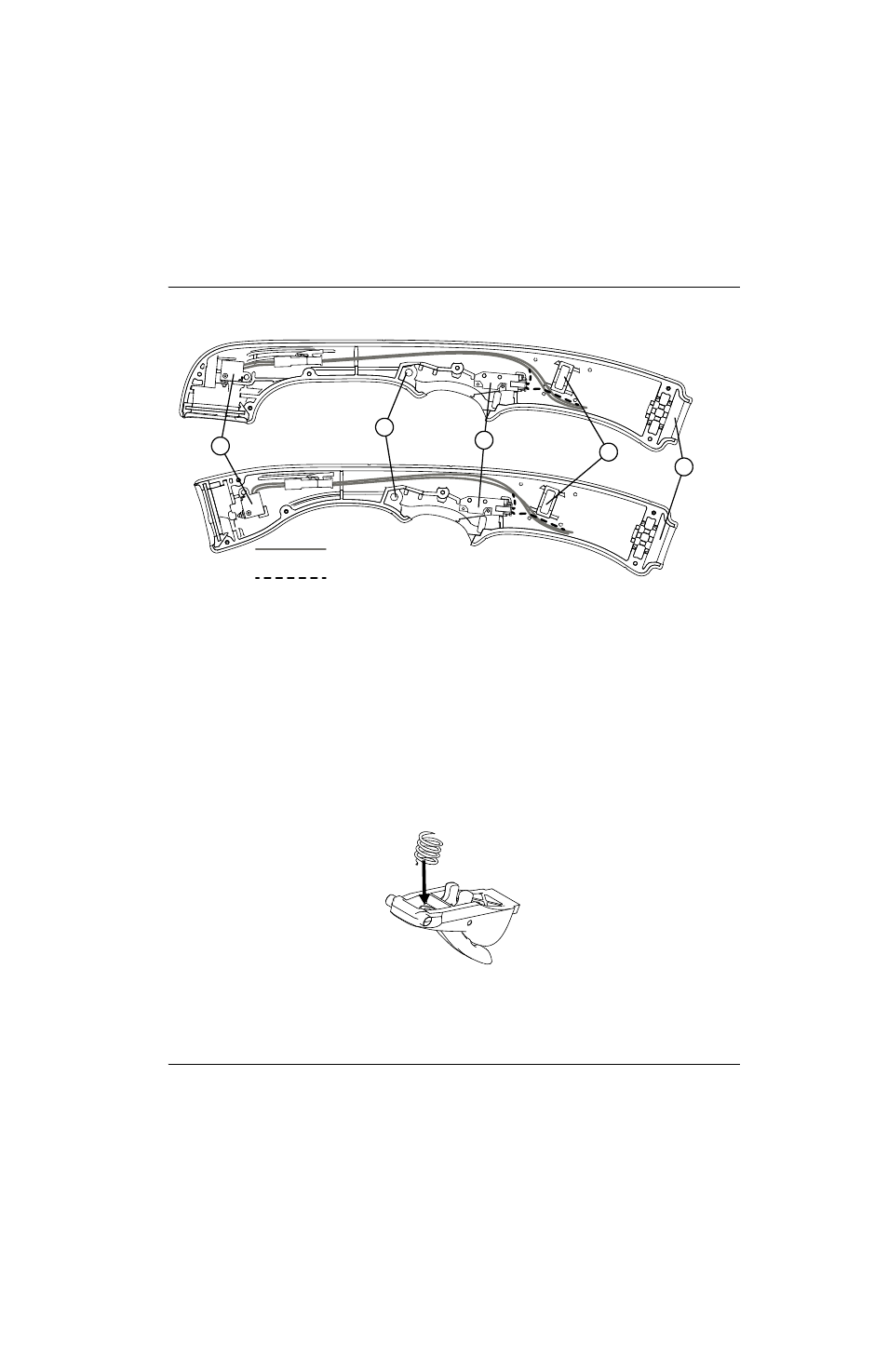

Figura 127

6. Meter el cuerpo de antorcha en el mango, con la brida de la boquilla de la manguera de gas alineada con su ranura

en el mango.

7. Alinear el pasacables con su ranura en el mango. (Ver la ubicación de la ranura del pasacables en la Figura 127).

8. Comprimir el resorte en la mitad de enfrente del gatillo. Correr el gatillo y resorte hasta que encajen en su lugar.

Figura 128

9. Con cuidado de que el mango y la brida de la boquilla no pellizquen los cables, alinear la mitad izquierda del mango

con la mitad derecha. Verificar que los dos ejes de giro del gatillo estén en los orificios de pivote. (Ver

Figura 127).

10. Ponerle los tornillos al mango sin apretarlos del todo.

1

2

3

4

5

Cables interruptor
de sensado capuchón

Cables interruptor de arranque

1

Interruptor de sensado capuchón

2

Orificio del eje de giro del gatillo

3

Interruptor de arranque

4

Ranura para brida de la boquilla manguera de gas

5

Ranura pasacables cables y mangueras de la
antorcha
