9 – Reemplazo de componentes de la fuente de energía
Reemplazar la cubierta de la fuente de energía
Quitarle la cubierta a la fuente de energía
1. Desconectar la energía eléctrica y la alimentación de gas. (Ver Desconectar la energía eléctrica y alimentación
de gas en la página 170).
2. Quitar los 16 tornillos de los lados y la parte de arriba de la cubierta de la fuente de energía.
3. Levantar la cubierta de la fuente de energía.

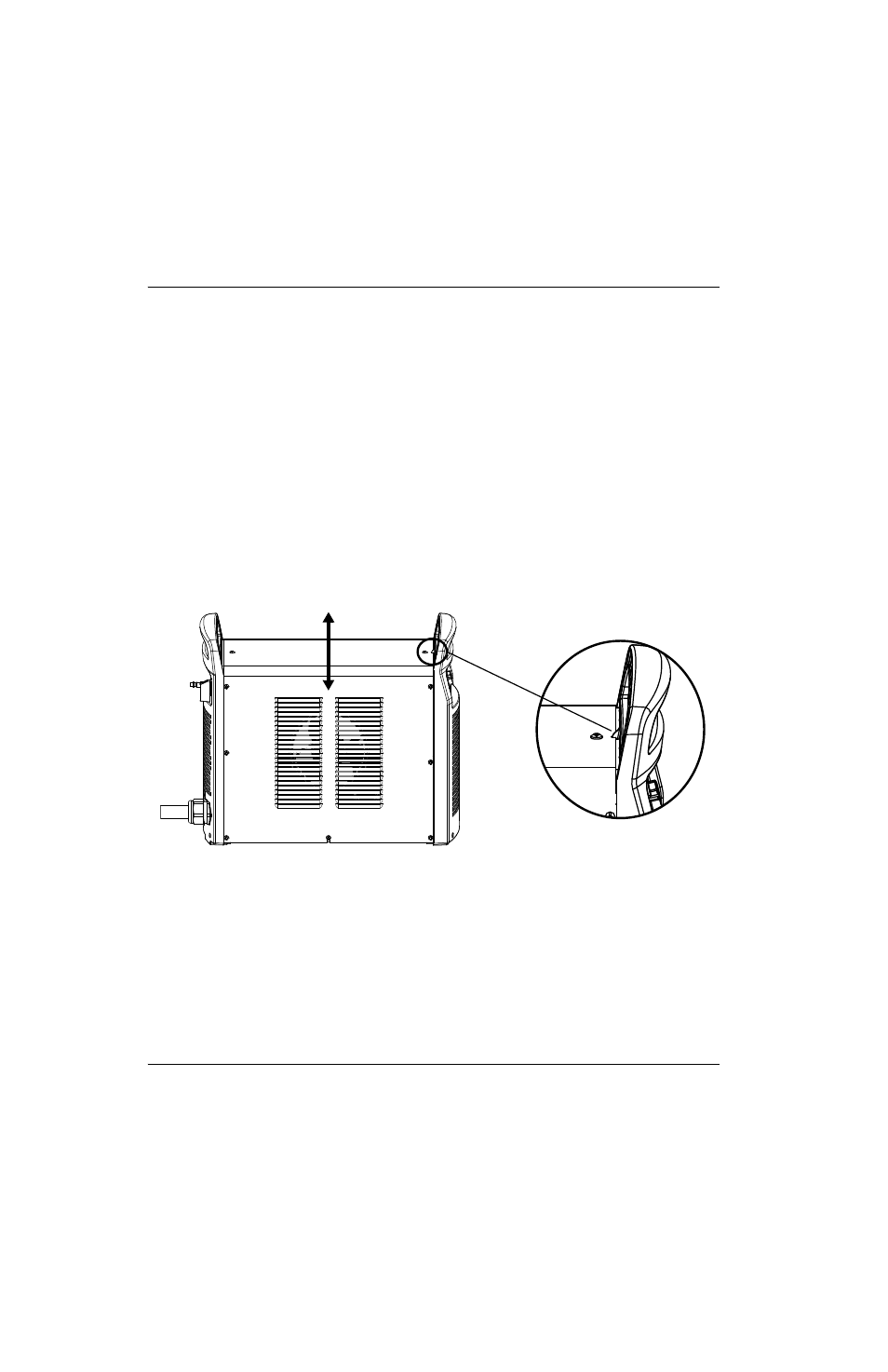

Figura 39
Instalarle la cubierta a la fuente de energía
1. Poner la cubierta encima de la fuente de energía alineando la ranura de arriba con la aleta plástica del panel frontal.
La ranura y la aleta aseguran que la rejilla lateral de la cubierta quede sobre el ventilador. (Ver Figura 39).
2. Apretar los 16 tornillos de los lados y la parte de arriba de la cubierta a 23 kg·cm.
3. Volver a conectar la energía eléctrica y la alimentación de gas.
Número juego Descripción
428115 Juego: cubierta fuente de energía Powermax125 CSA con etiquetas
428116 Juego: cubierta fuente de energía Powermax125 CE con etiquetas
428247 Juego: cubierta fuente de energía Powermax125 CCC con etiquetas
Aleta plástica
