228 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
5. Quitarle la boquilla de gas al panel trasero.
6. Quitar los 3 tornillos de montaje alrededor de la boquilla de gas del panel lateral trasero.

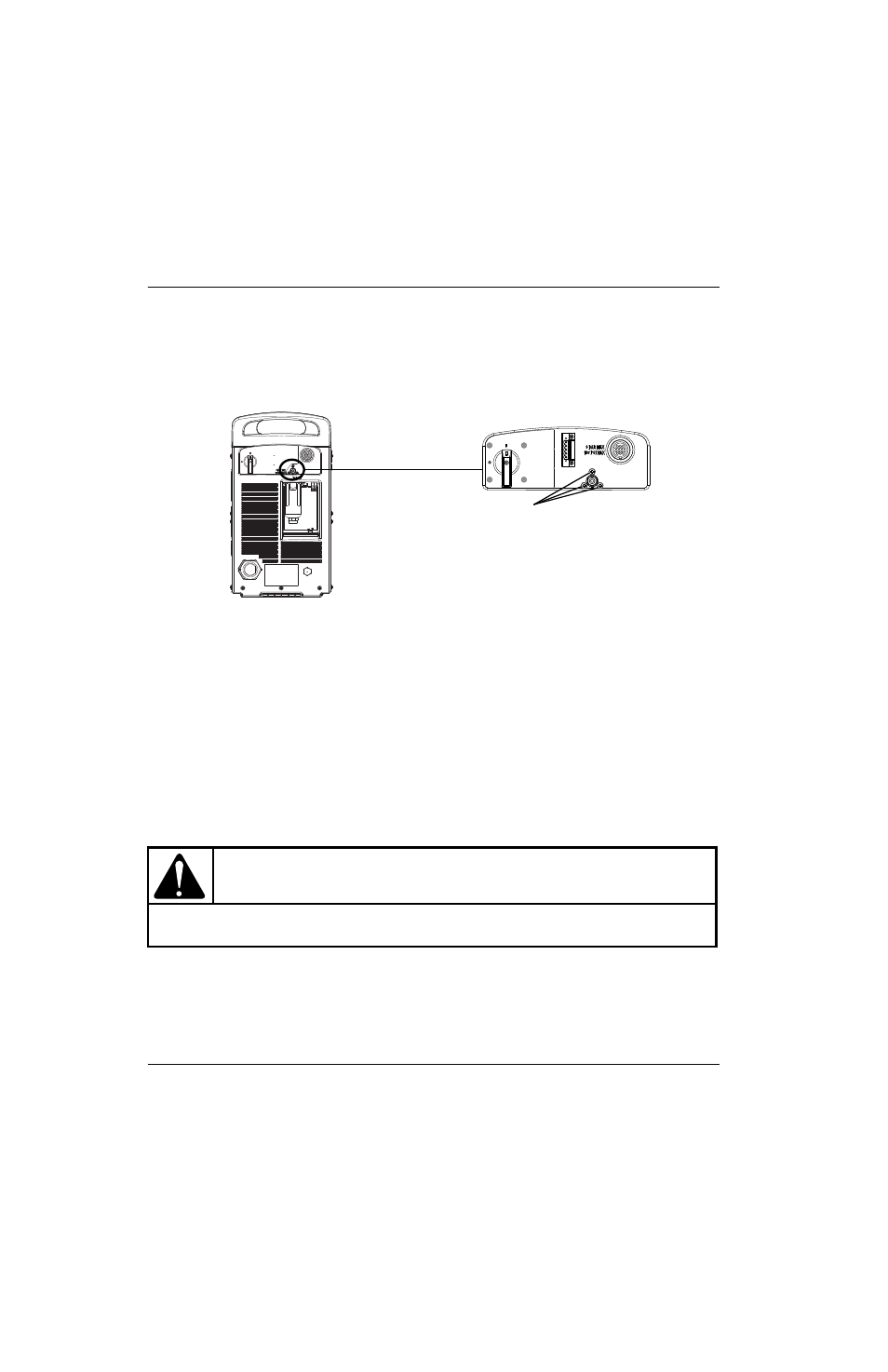

Figura 83
7. Quitarle el conjunto del filtro de gas a la fuente de energía.
Instalar el conjunto de filtro de gas
1. Quitarle el recipiente de filtro, la tuerca de retención y el elemento filtrante al nuevo conjunto de filtro de gas.
(Ver Figura 32 en la página 172).
2. Poner el nuevo conjunto de filtro de gas en el lugar que va en la fuente de energía.
3. Apretar los 3 tornillos de montaje del panel trasero a 23 kg·cm.
4. Untarle un poco de sellador a la rosca de la boquilla de gas y enroscarla en el soporte del panel trasero.
 Si se le unta demasiado, la cantidad en exceso de sellador de rosca puede contaminar
la línea de gas.
5. Alinear el extremo de la tubería de gas con el conector de acople a presión y oprimir ligeramente la parte de arriba
del panel lateral trasero contra la fuente de energía hasta que la tubería asiente por completo.
6. Sujetar los cables a tierra a la caja del filtro de gas apretando el tornillo a 11,5 kg·cm.
¡PRECAUCIÓN!
No usar nunca cinta adhesiva de PTFE al hacer un empalme. Untarle solamente un sellador en pasta
o líquido a la rosca macho.
Tornillos de montaje
