162 Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema
Prueba 6 – acople de antorcha abierto/acople de antorcha cerrado
Síntoma: no se presenta ninguna falla al encender pero, al tratar de disparar la antorcha, en la pantalla del operador
se muestra una falla 0-30.
Confirmar que estén instalados todos los consumibles necesarios de la antorcha.
En un sistema trabajando libre (sin señal de arranque) con la antorcha y los consumibles instalados, debería haber
continuidad entre los dos cables negros conectados al borne central del IGBT arco piloto y el cable rojo conectado
a J28. Con el gas fluyendo por la antorcha (modo prueba de gas 1) deberá haber una resistencia muy alta entre estos
2 puntos.
 Para poner el sistema en modo prueba de gas, mostrar la pantalla servicio (consultar
Mostrar la pantalla servicio en la página 130), mover el cursor a “G” (gas) y usar la perilla
de ajuste para cambiar a “1” (modo prueba de gas). Si el aire no fluye, es posible que el
regulador esté defectuoso. Examinar si hay alguna falla 3-20-n en el registro de fallas.
(Ver
Hacer una prueba de gas en la página 132).

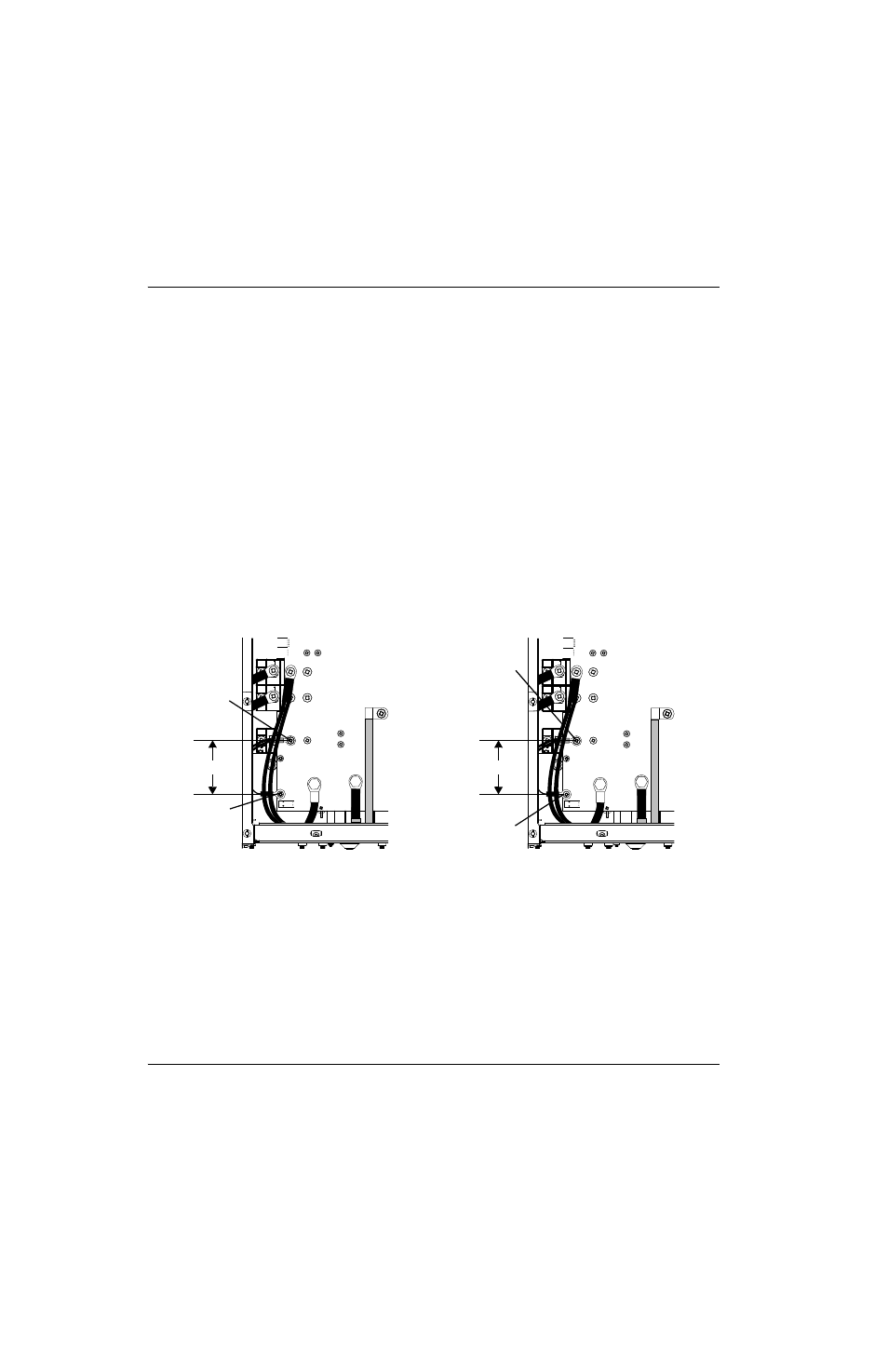

Figura 27
Poner la energía en OFF (apagado) antes de seguir.
Si el valor de la resistencia es siempre inferior a 100 Ω, quitar la antorcha y chequear de nuevo la resistencia. Si el valor
sigue siendo inferior a 100 Ω:
 Usar un medidor IGBT para comprobar que el IGBT del arco piloto no esté en corto.
 Reemplazar el IGBT del arco piloto si está en corto.
Si la resistencia es siempre mayor que 100 Ω:
 Reemplazar todos los consumibles y volver a medir.
 Si la resistencia da bien (< 100 Ω), los consumibles que se quitaron estaban malos.
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Modo prueba de gas 0 Modo prueba de gas 1
Cables negros
Cable rojo (J28)
Hay continuidad con la
boquilla o el exterior del
cuerpo de antorcha
Hay continuidad con el
negativo del sistema
< 5 Ω > 10 kΩ
