Powermax125 Manual de servicio 808073
241
9 – Reemplazo de componentes de la fuente de energía
5. Enroscar la punta del nuevo receptáculo del cable de masa en la abertura del panel frontal hasta que asiente por
completo, con la chaveta hacia arriba. (Ver
6. Ponerle la arandela de presión al receptáculo del cable de masa por dentro de la fuente de energía.
7. Apretar la tuerca del receptáculo del cable de masa.
8. Sujetar el cable de masa a su receptáculo apretando el perno.

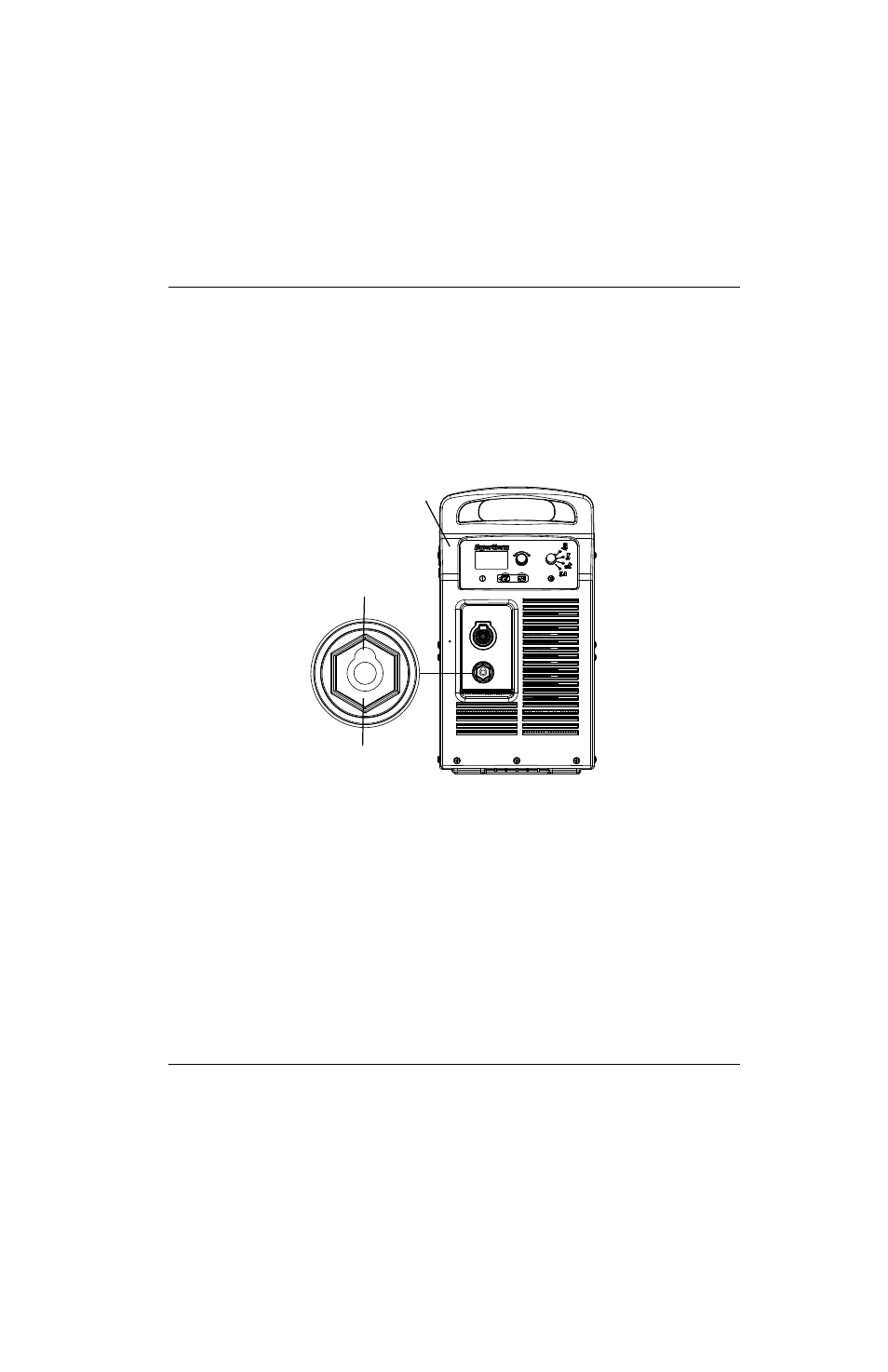

Figura 94
9. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta protectora al ventilador en la página 220.
b. Ver Instalarle la cubierta a la fuente de energía en la página 176.
c. Volver a conectar la energía eléctrica y la alimentación de gas.
Panel frontal
Receptáculo cable de masa
Chaveta para arriba
