220 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
Reemplazar cubierta protectora del ventilador
Quitarle la cubierta protectora al ventilador
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
2. Agarrar la cubierta protectora del ventilador con las dos manos.
3. Halar y sacarla de la caja del ventilador.

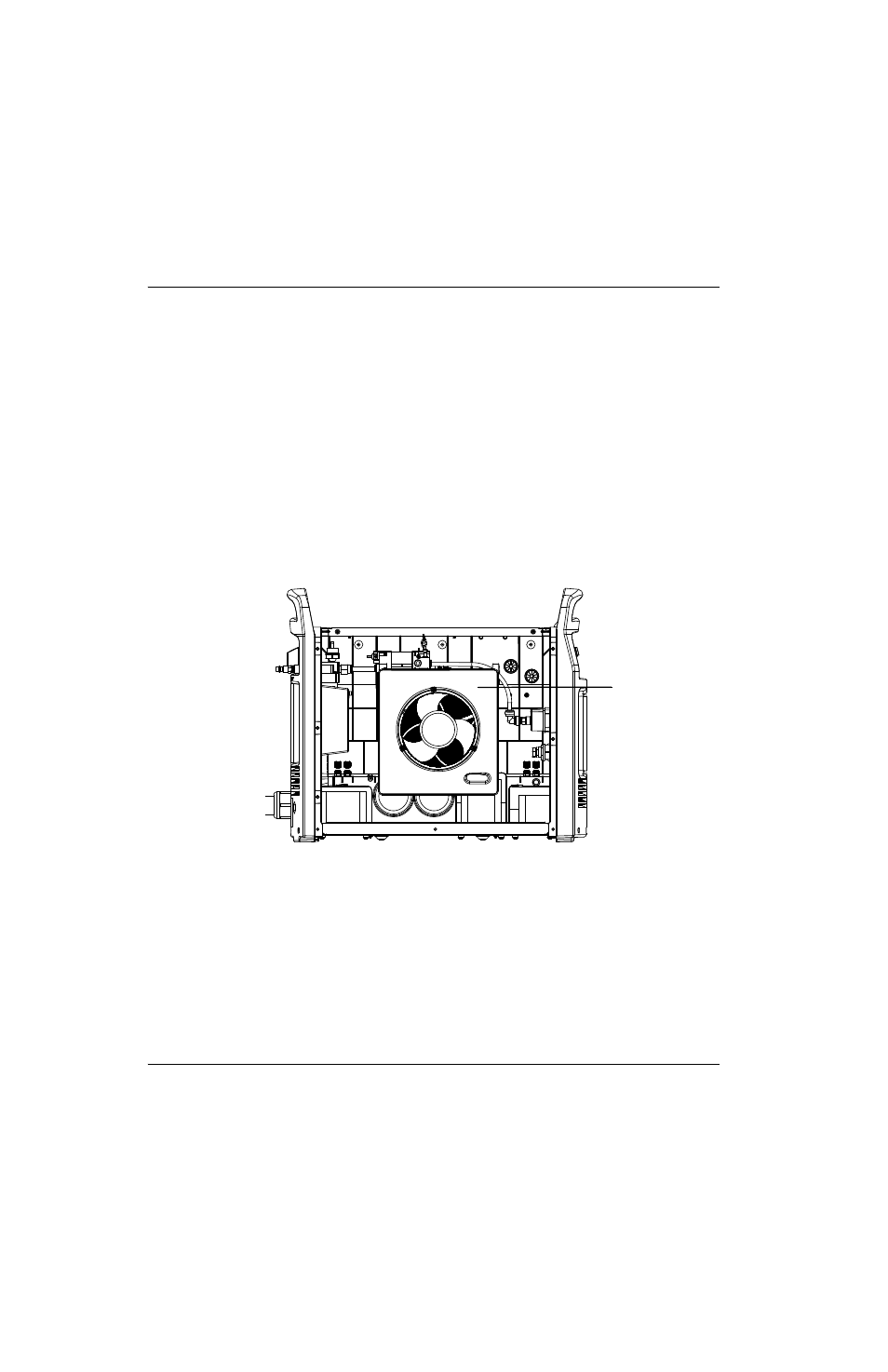

Figura 77
Instalarle la cubierta protectora al ventilador
1. Alinear los 3 montantes plásticos de la parte de atrás de la cubierta protectora con los orificios correspondientes
de la caja del ventilador.
2. Empujar la cubierta protectora contra la caja del ventilador.
3. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de energía en la página 176.
b. Volver a conectar la energía eléctrica y la alimentación de gas.
Número juego Descripción
228910 Juego: cubierta protectora ventilador Powermax105/125
Cubierta protectora
ventilador
