266 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
7. Alinear el conjunto de filtro de gas en la fuente de energía con el panel trasero y sujetar ambos apretando los
3 tornillos de montaje a 23 kg·cm. Ver Figura 115.
8. Untarle sellador a la rosca de la boquilla de gas y enroscarla en el conjunto de filtro de gas.
9. Instalar el elemento filtrante y sujetarlo al fondo del conjunto de filtro de gas apretando la tuerca de retención
plástica.
10. Insertar el recipiente de filtro en el fondo del conjunto de filtro de gas con el cierre de seguridad a unos 45 grados
a la derecha del centro.
11. Alinear verticalmente el recipiente de filtro y meterlo con fuerza hasta que asiente por completo.
12. Dar vuelta al recipiente de filtro a la izquierda hasta sentir que el cierre de seguridad encaja en su lugar.

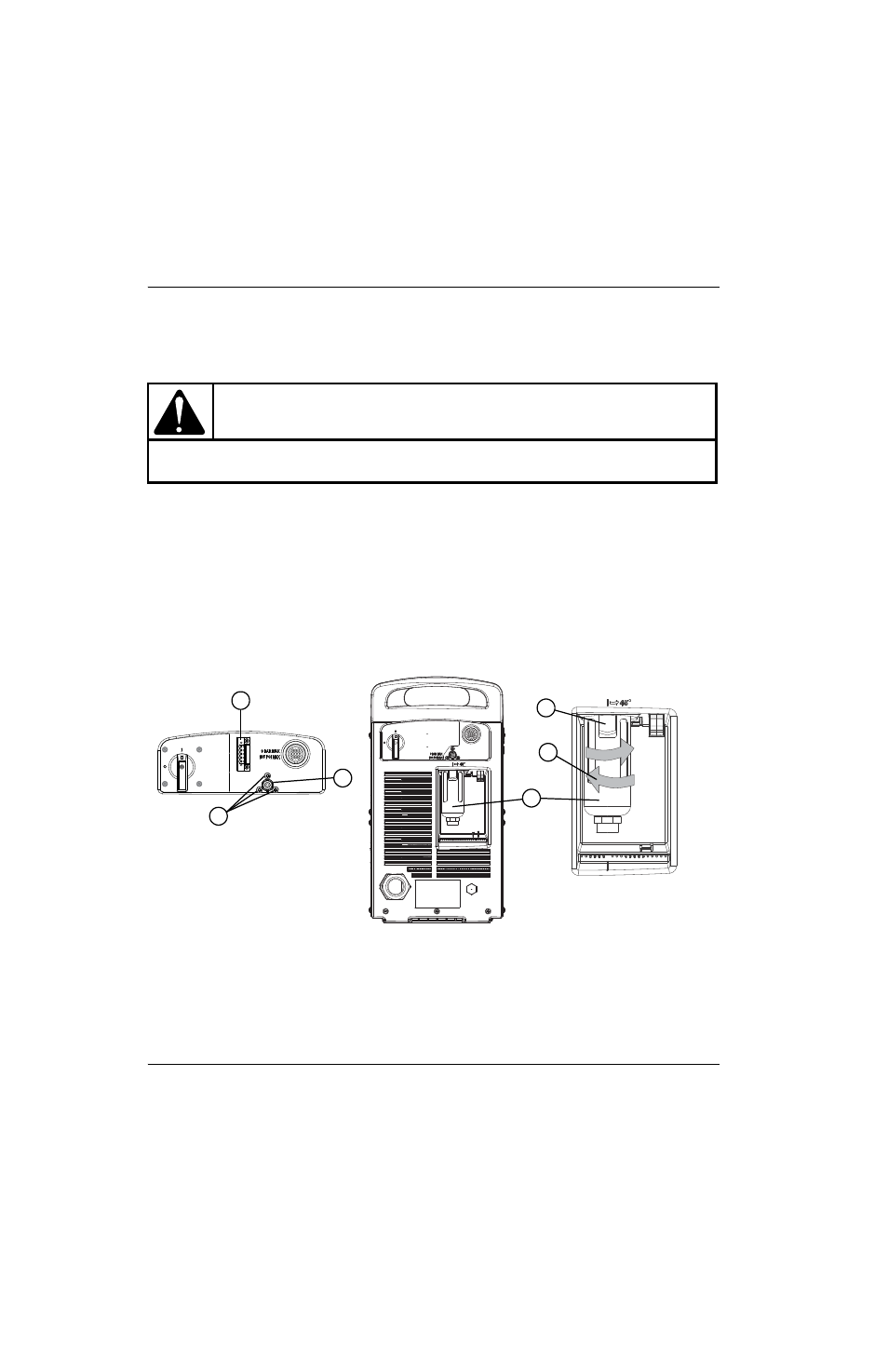

Figura 115
¡PRECAUCIÓN!
No usar nunca cinta adhesiva de PTFE al hacer un empalme. Untarle solamente un sellador en pasta
o líquido a la rosca macho.
1
2
3
4
5
6
1 Conector RS-485 opcional
2 Tornillos de montaje (3) conjunto filtro de gas
3 Boquilla de gas
4 Recipiente de filtro
5 Dar vuelta para instalar
6 Cierre de seguridad
