10 – Reemplazo de componentes de la antorcha
Instalar el mango
1. Cerciorarse de que el tornillo del terminal de arco piloto este apretado a 17,3 kg·cm.
2. Colocar el lado derecho del mango sobre una superficie plana con el interior boca arriba.
 Si se van a reemplazar ambas mitades del mango de la antorcha, ponerle la etiqueta “H”
a la mitad derecha del mango y la etiqueta Duramax, a la izquierda.
3. Meter el interruptor de sensado capuchón en el orificio y montantes de soporte. (Ver Figura 124 en la página 275).

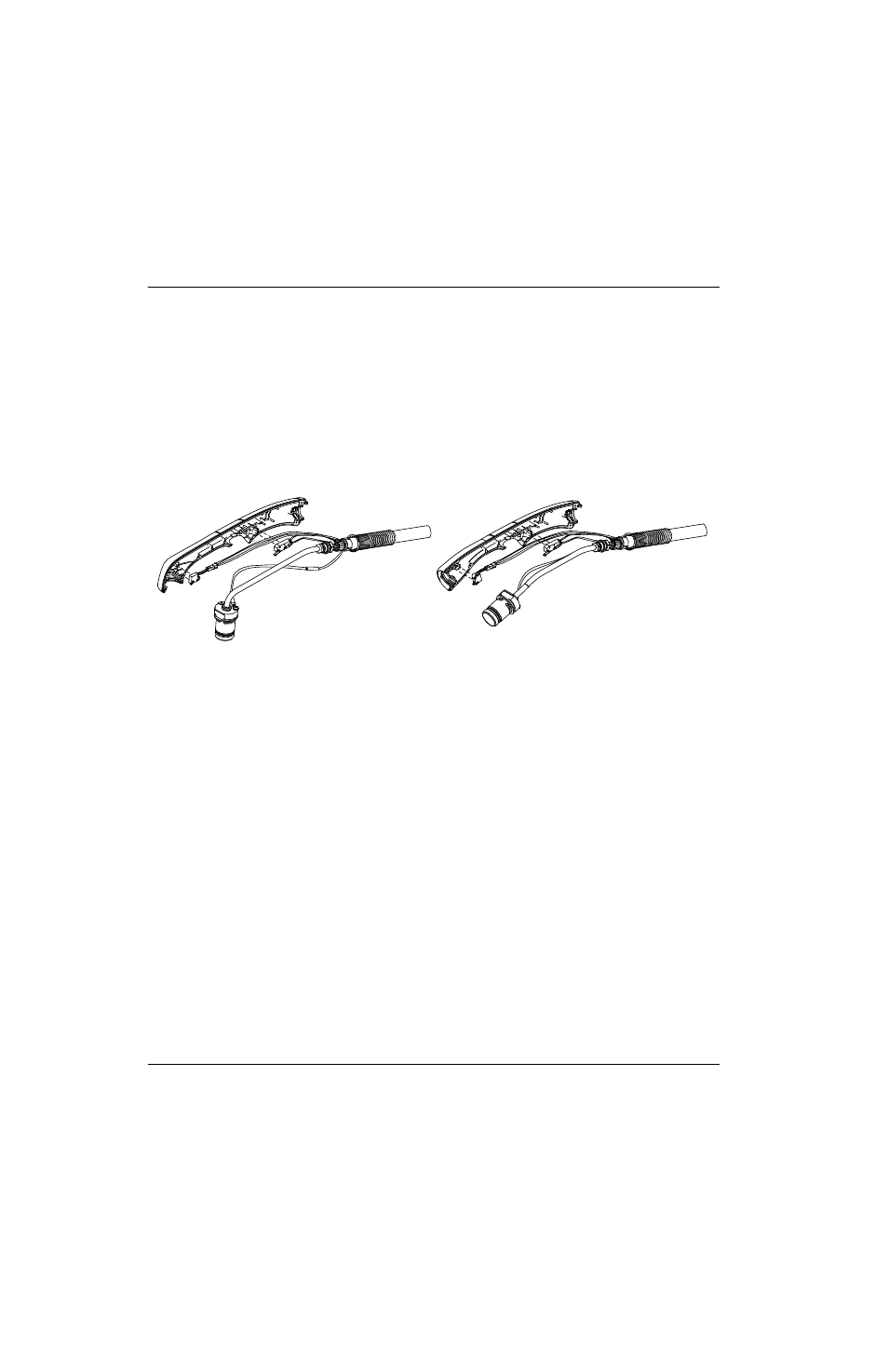

Figura 126
4. Tender los cables del sensor de capuchón como se muestra en la Figura 127. Colocar los cables por debajo
de la ranura para la brida de la boquilla de la manguera de gas.
5. Meter el interruptor de arranque en los 2 montantes de soporte y colocar los cables por debajo de la ranura para
la brida de la boquilla de la manguera de gas. (Ver Figura 126 y Figura 127).
