236 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
7. Desconectar el cable del electrodo y los 2 del inductor de salida quitando la tuerca de bronce que sujeta el terminal
de anillo al receptáculo de desconexión rápida.
 El cable del electrodo y los 2 del inductor de salida están aprisionados en el mismo conector.
8. Quitar la arandela plástica.
9. Quitar el conector galvanizado de plata sacándolo por el frente del acople del receptáculo de desconexión rápida.
10. Quitar el receptáculo de desconexión rápida sacando los 4 tornillos de montaje que lo sujetan al panel frontal.

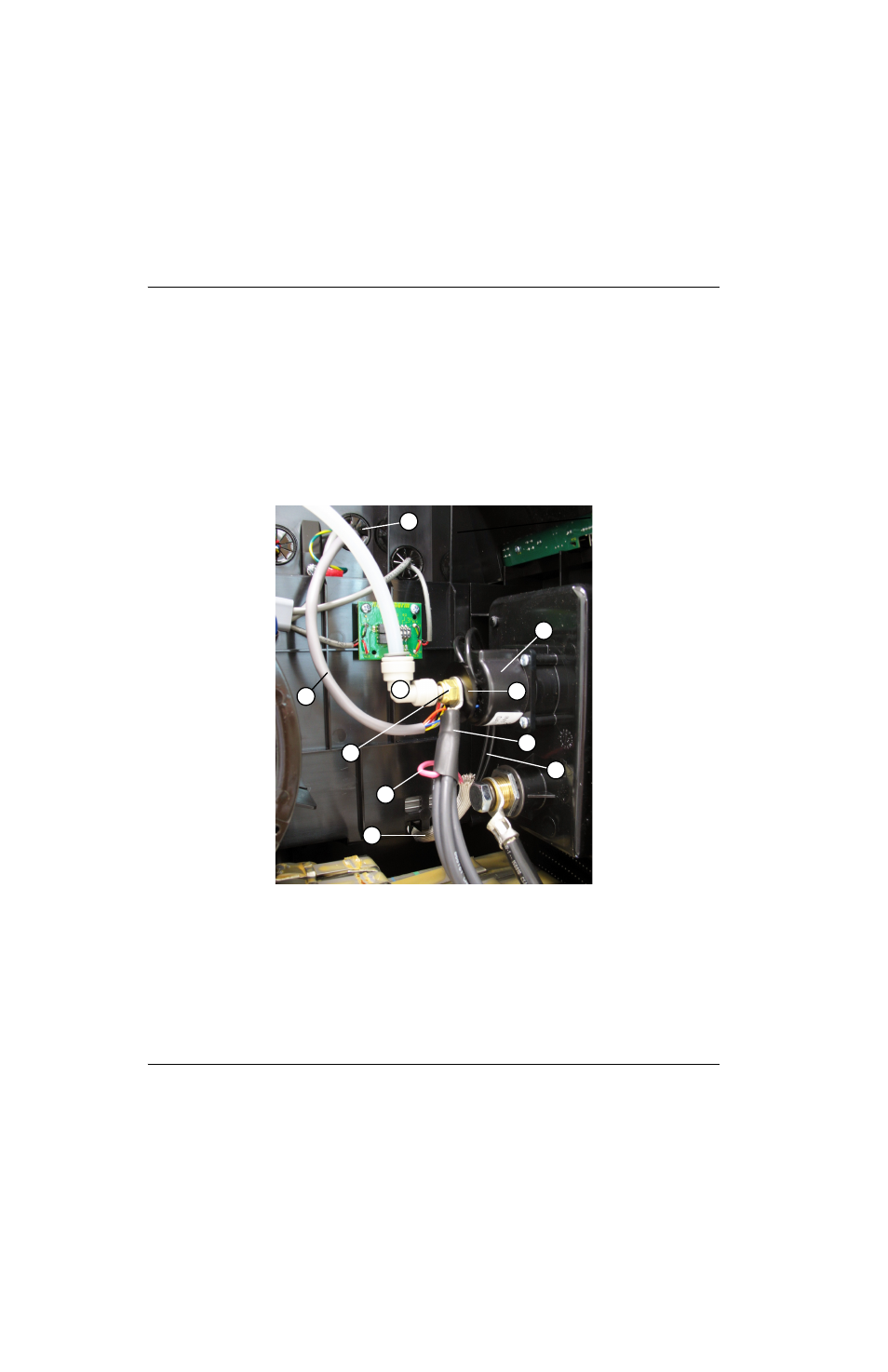

Figura 90
1
2
4
5
6
7
8
9
10
3
1 Cable de interfaz antorcha
2 Conector de acople a presión 90°
3 Tuerca de bronce
4 Cable electrodo (rojo)
5 Funda protectora
6 Cables boquilla (2)
7 Cables inductor de salida (3)
8 Arandela plástica
9 Receptáculo de desconexión rápida
10 Pasahilos central
