Powermax125 Manual de servicio 808073 271
10 – Reemplazo de componentes de la antorcha
Antorchas manuales
Hay 2 antorchas manuales que se pueden usar con este sistema. (Ver Figura 119 – Antorcha manual 85°
y Figura 120 – Antorcha manual 15°).

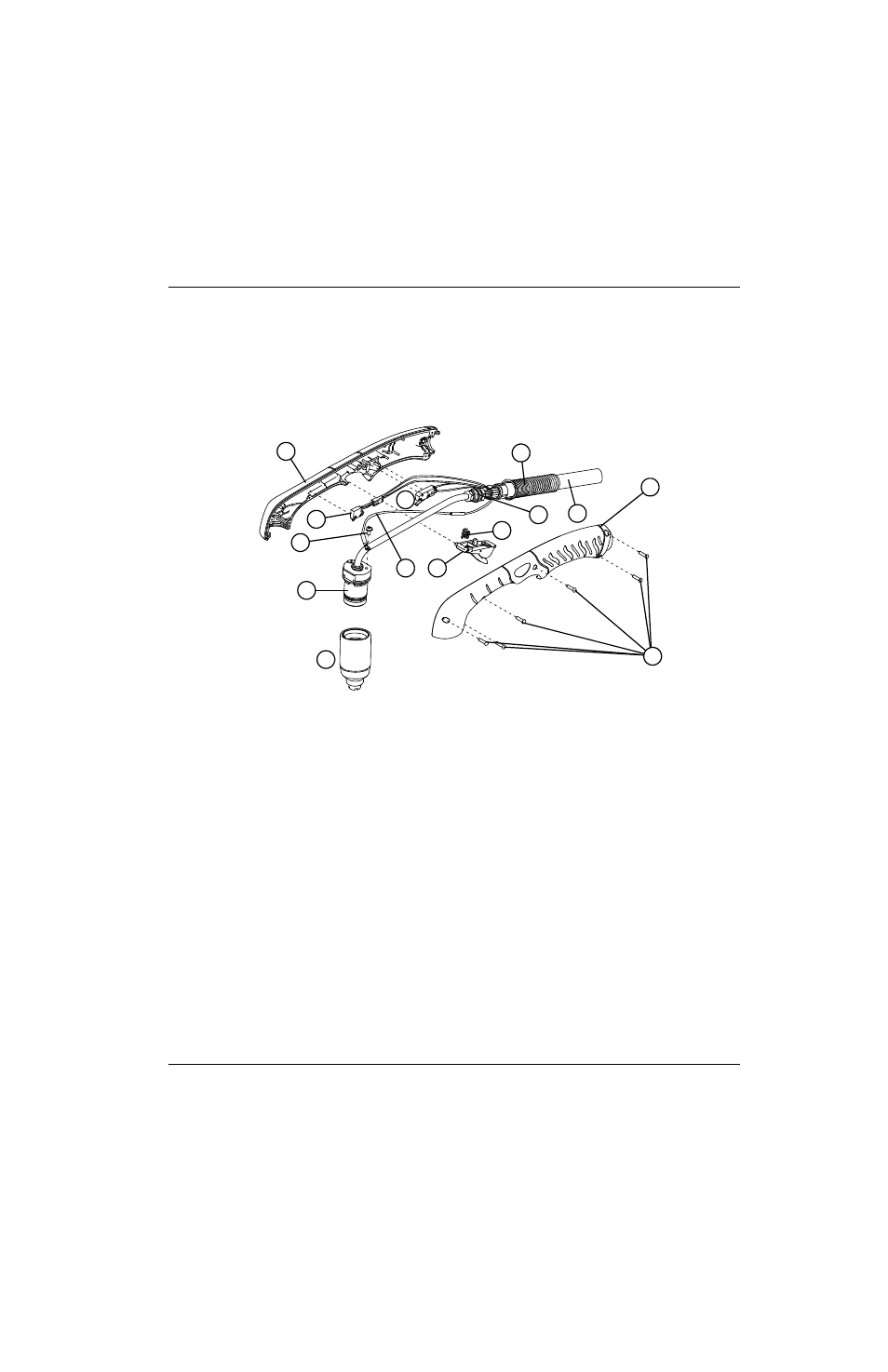

Figura 119 – Antorcha manual 85°
2
4
5
6
8
3
1
7
9
10
11
12 13
14
1 Lado derecho del mango
2 Interruptor de sensado capuchón
3 Interruptor de arranque
4 Tornillo terminal cable arco piloto
5 Cuerpo de antorcha
6 Consumibles
7 Cable arco piloto
8 Gatillo
9 Resorte
10 Tornillos (6)
11 Lado izquierdo del mango
12 Cables y mangueras de la antorcha
13 Brida de boquilla manguera de gas
14 Pasacables
