198 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
Instalar el cable de alimentación y el pasacables
1. ¿Se va a instalar un nuevo pasacables?
 De ser así, instalar el pasacables como se muestra en la Figura 64. No apretar la tuerca de retención
del pasacables.
 Si no se va a instalar, aflojar la tuerca de retención del pasacables.

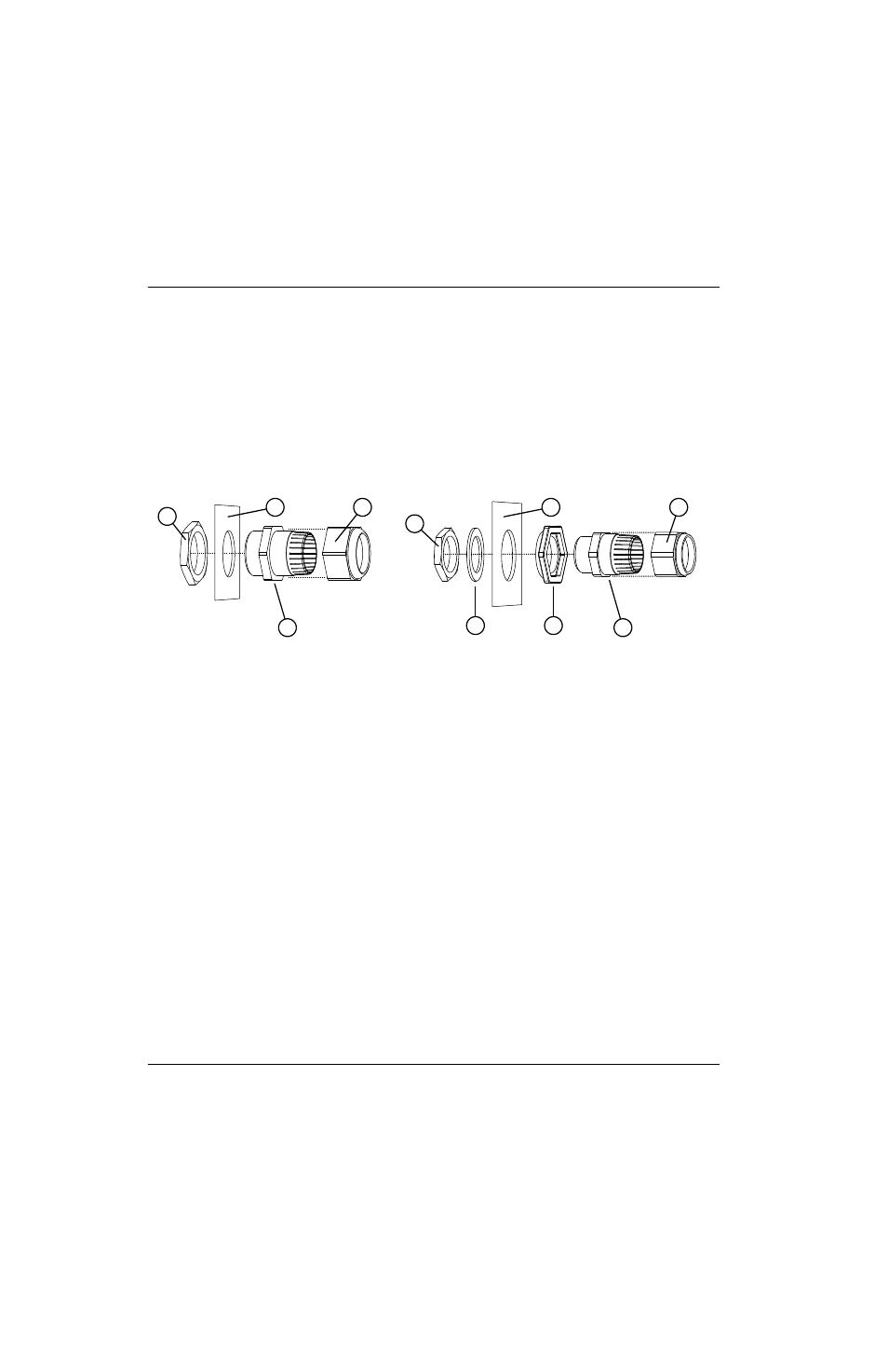

Figura 64
2. Apretar la tuerca del pasacables que va por dentro de la fuente de energía para sujetarlo.
3. Modelos CSA: meter el cable de alimentación por fuera de la fuente de energía pasándolo a través del pasacables.
Modelos CE: meter el cable de alimentación por dentro del panel trasero pasándolo a través del pasacables.
(Los cables no se pueden tender por fuera de la fuente de energía a través del pasacables debido al núcleo de ferrita
encima de los cables de corriente).
Los modelos CCC se envían sin cable de alimentación. Para instalar un cable de alimentación en un sistema CCC,
pasar el cable de alimentación a través del pasacables por fuera de la fuente de energía o instalar el juego de cable
de alimentación 228886 para mantener la certificación CE.
4. Tender los 3 cables de corriente por la canal interior del panel trasero hasta llegar a la parte de arriba del interruptor
de energía.
5. Insertar los 3 cables en la parte de arriba del interruptor de energía como se muestra en la Figura 65 y la Tabla 13
en la página 199. Apretar los 3 tornillos de sujeción a 23 kg·cm.
6. Apretar la tuerca de retención del pasacables.
1
3 4
5 6
Pasacables modelos CE Pasacables modelos CSA/CCC
1
4
5 6
2
1 Tuerca pasacables por dentro de la fuente
de energía
2 Arandela de aluminio (solo modelos CSA/CCC)
3 Adaptador pasacables (solo modelos CSA/CCC)
4 Pasacables
5 Tuerca de retención pasacables
6 Panel trasero fuente de energía
