Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema
Prueba 5 – circuito de transferencia indirecta (voltajes CC insignificantes)
Síntoma: no hay voltajes insignificantes presentes.
Para medir los equipos encendidos, llevar puestos los medios de protección individual
(MPI) adecuados.
El circuito de transferencia indirecta es la fuente de voltajes CC insignificantes en la fuente de energía. Este circuito
da +3,3 VCD, +5 VCD, +24 VCD y +48 VCD.
Medir los voltajes como se indica en la
Tabla 12. Si el valor no cae dentro del ±15%, llevar a cabo el ensayo adecuado
descrito más adelante en esta sección.
Tabla 12

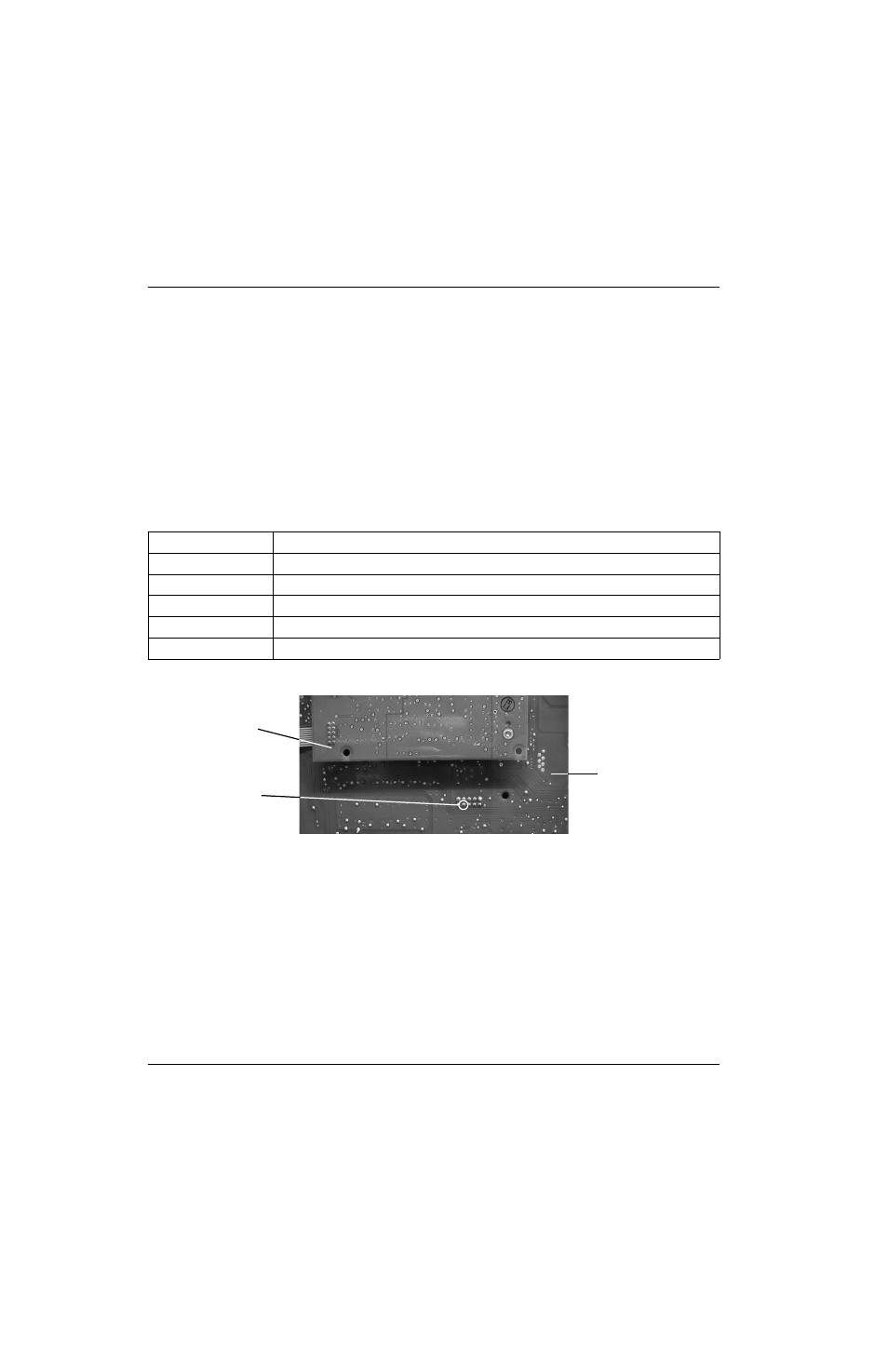

Figura 25
Volts CC
Puntos de medición (usar el chasis como negativo)
Todas las unidades
+48
J1 – pin 1
+24
J5 – pin 1
+5,0
J3 – pin 3
+3,3
J15 – pin 4
Tarjeta DSP
J15, pin 4
Tarjeta de alimentación
