Powermax125 Manual de servicio 808073 127
8 – Localización de problemas y ensayos al sistema

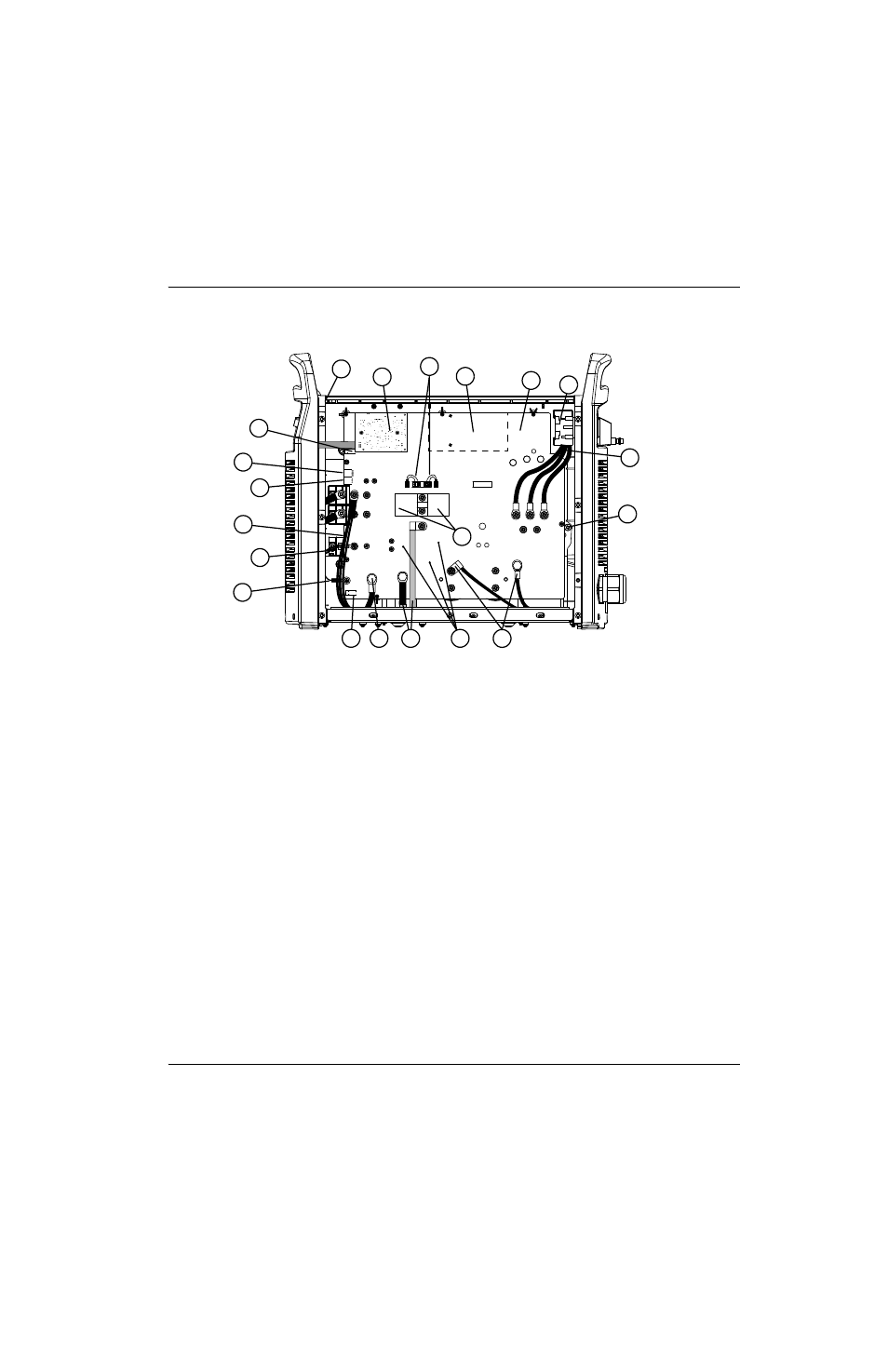

Figura 13 – Visión de conjunto fuente de energía CSA 480 V, 600 V
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11 B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
1
2
3
4
5
6
7 8 9 10
11
12
13
14
15
20
16
17
18
19
1 J11
2 J17
3 J18
4 Cables inductor de salida
5 Cables boquilla
6 Cable electrodo
7 J32
8 Cable de masa
9 Cables transformador
10 Puntos de medición
11 Capacitores 4 μF
12 Cables inductor CFP
13 A tierra
14 Cables entrada CA
15 Interruptor de energía
16 Tarjeta de alimentación
17 Circuito de transferencia indirecta
18 Conectores manejo de compuerta
19 Tarjeta procesador de señales digitales (DSP)
20 Tarjeta de control
