Powermax125 Manual de servicio 808073 153
8 – Localización de problemas y ensayos al sistema
Ensayos al sistema
Antes de ejecutar cualquier prueba o ensayo, hacer primero la Inspección interior en la página 117 y la Prueba 2 – bus
CC de potencia en la página 156. Debe ser un técnico de servicio calificado el que lleve a cabo estos ensayos. Llevar
puestos los medios de protección individual adecuados y usar herramientas y equipos de medición aprobados.
Antes de comprar un repuesto de componente principal, verificar el problema con el Servicio Técnico de Hypertherm
o la instalación de reparación de Hypertherm más cercana.

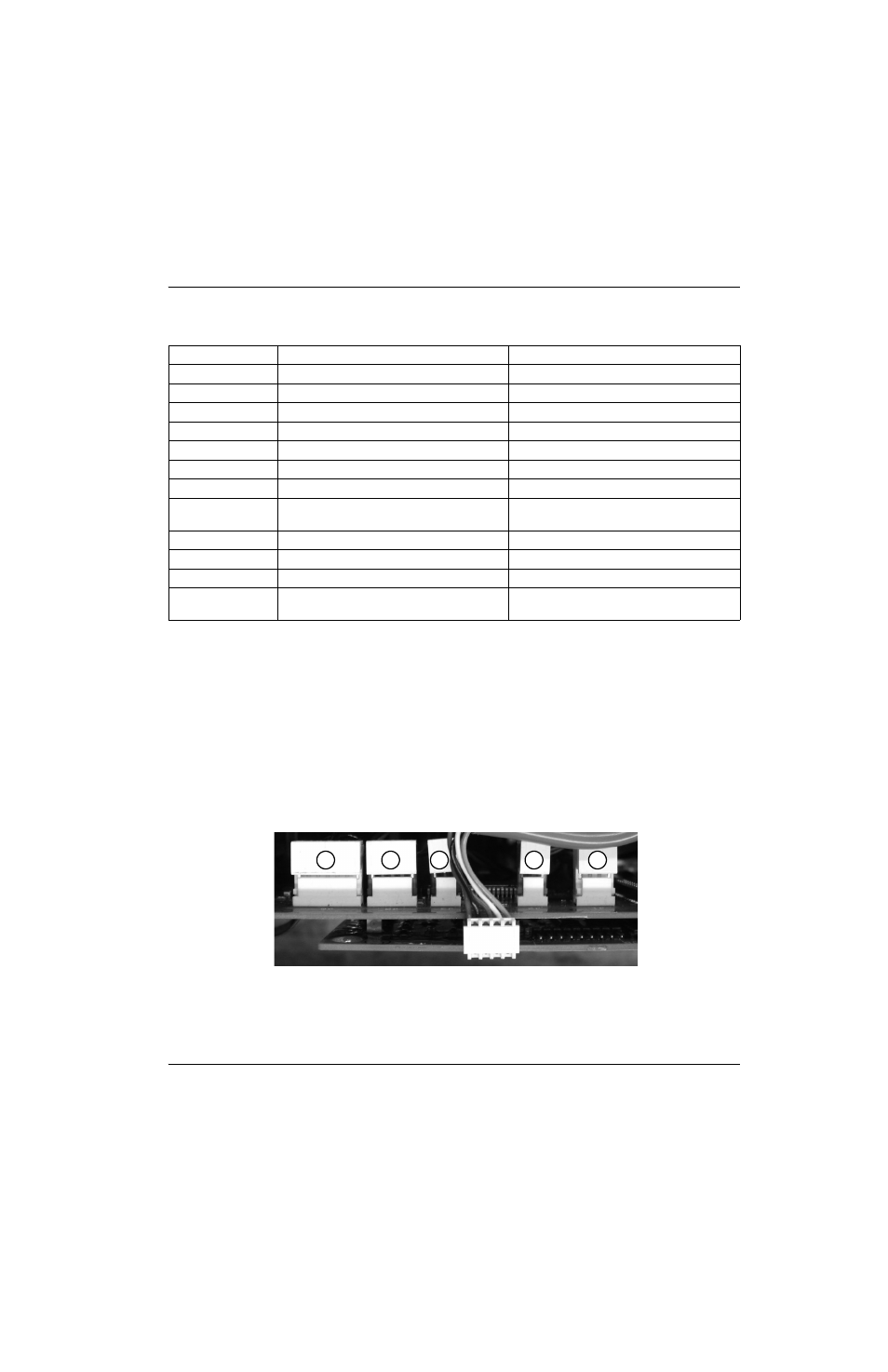

Varios conectores vienen con una tapa blanca que hay que quitar para acceder a los puntos de medición. En la Figura 19
se muestran ejemplos de los conectores situados en la parte de arriba de la tarjeta de alimentación. La mayoría de las
tapas se puede levantar con la uña del pulgar. No obstante, necesitará usar un pequeño destornillador plano para
levantar con cuidado algunas de las tapas. Tenga cuidado de no doblar ni romper los conectores.
Figura 19
Número de prueba Descripción Códigos de falla asociados
1 Entrada de voltaje 0-60-TODOS
2 Bus CC de potencia 3-43-0
3 Circuito rectificador de salida General
4 Temperatura fuera de rango 0-40-TODOS, 2-10-TODOS
5 Circuito de transferencia indirecta (CC a CC) 3-00-0, 3-42-TODOS, 3-43-TODOS
6 Acople de antorcha abierto/cerrado 0-30-TODOS
7 Señal arranque General, 0-51-0
8 Interruptor de sensado capuchón
de la antorcha
0-50-0
9 Regulador electrónico 0-21-0, 3-20-TODOS
10 Sensor de presión 0-12-0, 0-20-0, 2-11-TODOS
11 Ventilador 3-10-TODOS
12
Interruptor de energía auxiliar
Bloqueo de seguridad no reportado a START
(arranque)
1 2 3 4 5
1 Regulador electrónico (J6)
2 Presostato/ contactor auxiliar (J5)
3 Sensor de presión (J3)
4 Sensor de temperatura inversor (J2)
5 Ventilador (J1)
