112 Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema

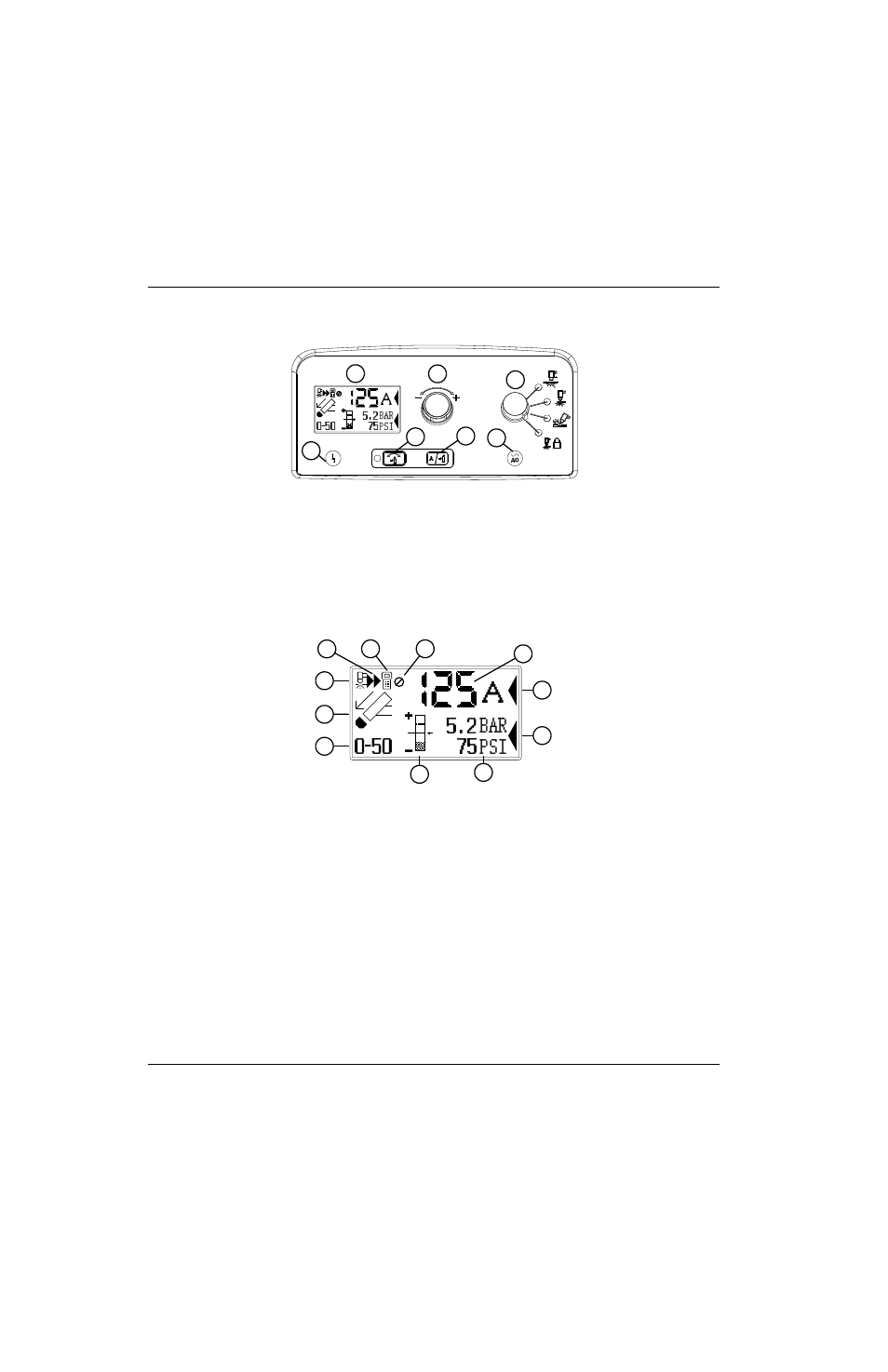

Panel frontal
Pantalla de estado
1
2
3 4 5
6
7
1 Pantalla de estado
2 LED de falla (amarillo)
3 Selector modo de ajuste automático/manual de
presión
4 Selector corriente/gas
5 LED de energía ON (encendido) (verde)
6 Interruptor modo de operación
7 Perilla de ajuste
1
2
3
4
5 6
7
8
9
10 11
1 Antorcha cortando
2 Arrancó la antorcha
3 Icono de falla
4 Código de falla
5 Ajuste visual de presión
6 Valor de presión
7 Cursor selección de presión
8 Cursor selección de corriente
9 Valor de corriente (amperaje)
10 Detección duración final del electrodo
inhabilitada manualmente
11 Remoto conectado
