8 – Localización de problemas y ensayos al sistema

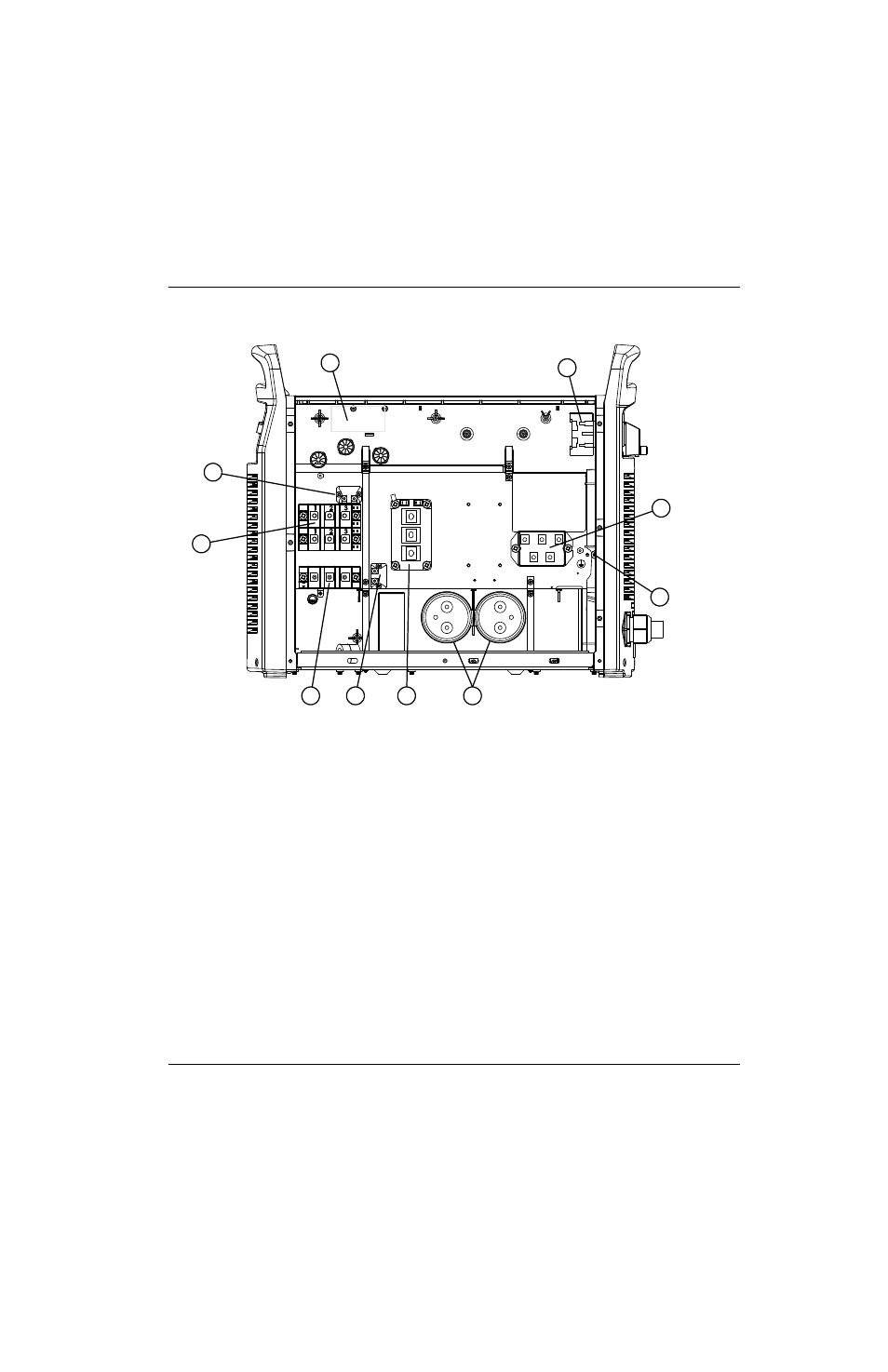

Figura 15 – Visión de conjunto fuente de energía, todos los sistemas (se quitó la tarjeta de alimentación)
1
2
3 4 5 6
7
8
9
10
1 Resistencia de amortiguamiento salida
2 Circuito rectificador de salida
3 IGBT arco piloto
4 Resistencia de amortiguamiento inversor
5 Módulo IGBT inversor
6 Supercapacitores
7 A tierra
8 Circuito rectificador de entrada
9 Interruptor de energía (S1)
10 Tarjeta serie opcional
