Powermax125 Manual de servicio 808073 209
9 – Reemplazo de componentes de la fuente de energía
Reemplazar la tarjeta de alimentación
Quitar la tarjeta de alimentación
Llevar a cabo las instrucciones siguientes al mismo tiempo que consulta el dibujo correspondiente:
 Figura 74 – Tarjeta de alimentación CSA 480 V/600 V en la página 211.
 Figura 75 – Tarjeta de alimentación CE 400 V/CCC 380 V en la página 212.
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
c. Ver Quitar la barrera componente en la página 177.
d. Ver Quitar la tarjeta DSP en la página 207.
2. Desenchufar los 5 conectores de cables J1, J2, J3, J5 y J6 del lado del componente de la tarjeta de alimentación.

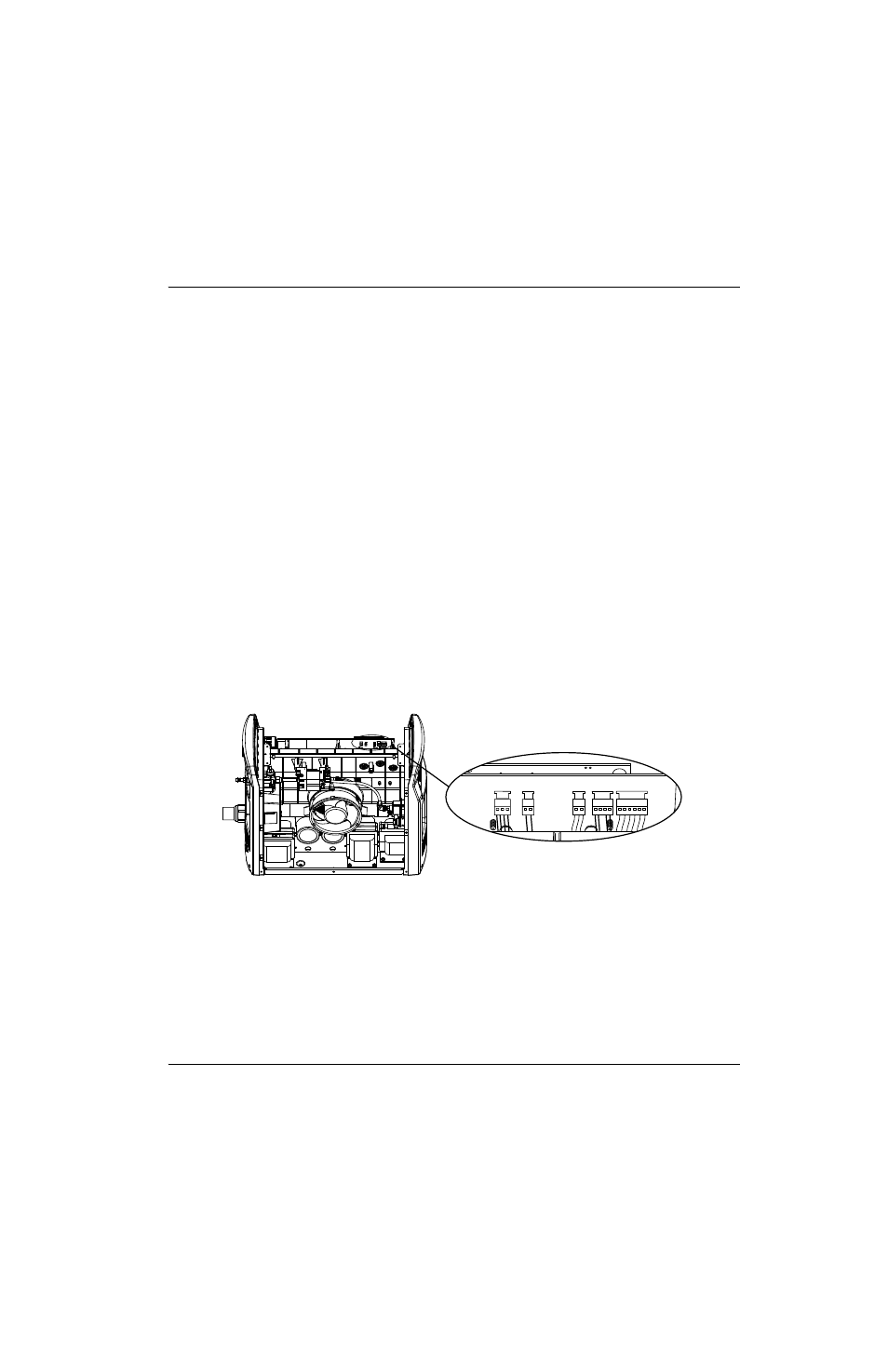

Figura 73
3. Desenchufar los conectores de cables de manejo de compuerta (J21, J22) de la tarjeta de alimentación.
4. Quitarle los dos capacitores de 4 μF a la tarjeta de alimentación.
5. Quitar todos los tornillos y pernos que sujeten cables a la tarjeta de alimentación.
6. Quitarle todos los demás tornillos a la tarjeta de alimentación, excepto los 7 tornillos de montaje de la tarjeta
y los 2 del transformador.
Número juego Descripción
428123 Juego: tarjeta de alimentación Powermax125, CSA 480 V (141204)
428124 Juego: tarjeta de alimentación Powermax125, CSA 600 V (141290)
428122 Juego: tarjeta de alimentación Powermax125 CE 400 V/CCC 380 V (141207)
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
