Powermax125 Manual de servicio 808073 177
9 – Reemplazo de componentes de la fuente de energía
Reemplazar la barrera componente
Quitar la barrera componente
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
2. Quitarle la barrera componente al lateral de la tarjeta de alimentación de la fuente de energía. La barrera componente
es flexible y puede doblarse ligeramente al sacarla.

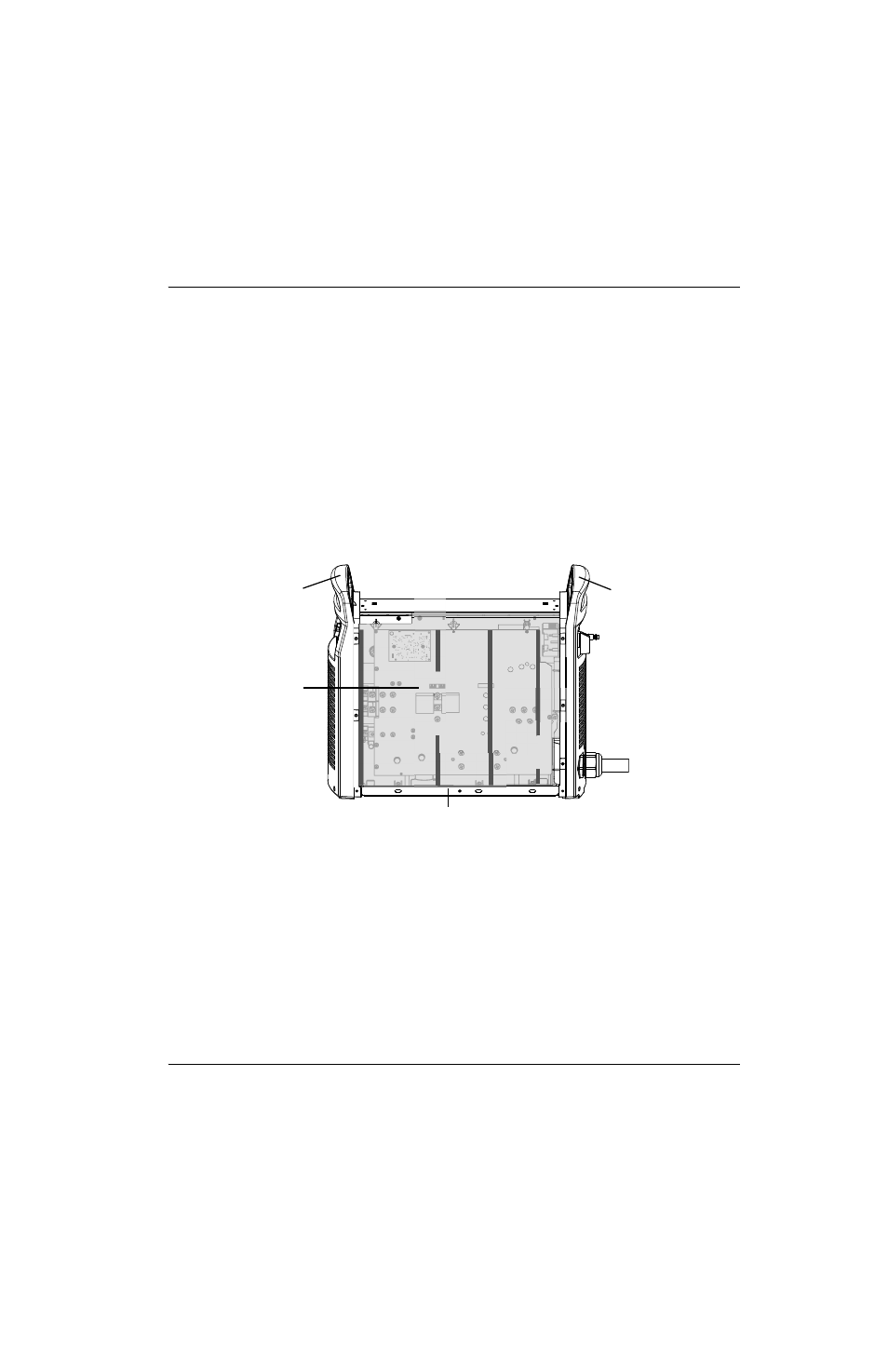

Figura 40
Instalar la barrera componente
1. Pasar el borde lateral y el de abajo de la barrera componente por detrás del marco del panel lateral hasta la base.
2. Doblar la parte inferior derecha de la barrera componente por la perforación e introducirla entre el cable
de alimentación y el borde de la tarjeta de alimentación.
3. Doblar la parte de arriba derecha de la barrera componente por la perforación y tapar con ella la parte de arriba
del interruptor de energía.
4. Centrar la barrera entre los paneles frontal y trasero.
5. Ponerle de nuevo la cubierta de la fuente de energía. (Ver Instalarle la cubierta a la fuente de energía
en la página 176).
6. Volver a conectar la energía eléctrica y la alimentación de gas.
Número juego Descripción
428114 Juego: barrera componente Powermax125
Panel frontal
Barrera componente
Panel trasero
Base
