Powermax125 Manual de servicio 808073 265
9 – Reemplazo de componentes de la fuente de energía
Instalar el panel trasero
1. Alinear los tornillos de montaje del panel trasero con los orificios correspondientes del interruptor de energía.
2. Sujetar el interruptor de energía al panel trasero apretando los 4 tornillos de montaje, que vienen con él,
a 17,3 kg·cm.
3. Si el conector RS-485 está instalado, doblar y arrancar la nueva etiqueta por la línea de perforación.
4. Desprender el dorso de la etiqueta nueva y pegarla al panel trasero teniendo cuidado de alinear los orificios
correspondientes.
5. Meter la manija del interruptor de energía en el montante y apretar el tornillo a 11,5 kg·cm.
6. Si ya se quitó en paso 12 de la página 263, sujetar el conector RS-485 al panel trasero apretando los 2 tornillos
de montaje a 11,5 kg·cm.

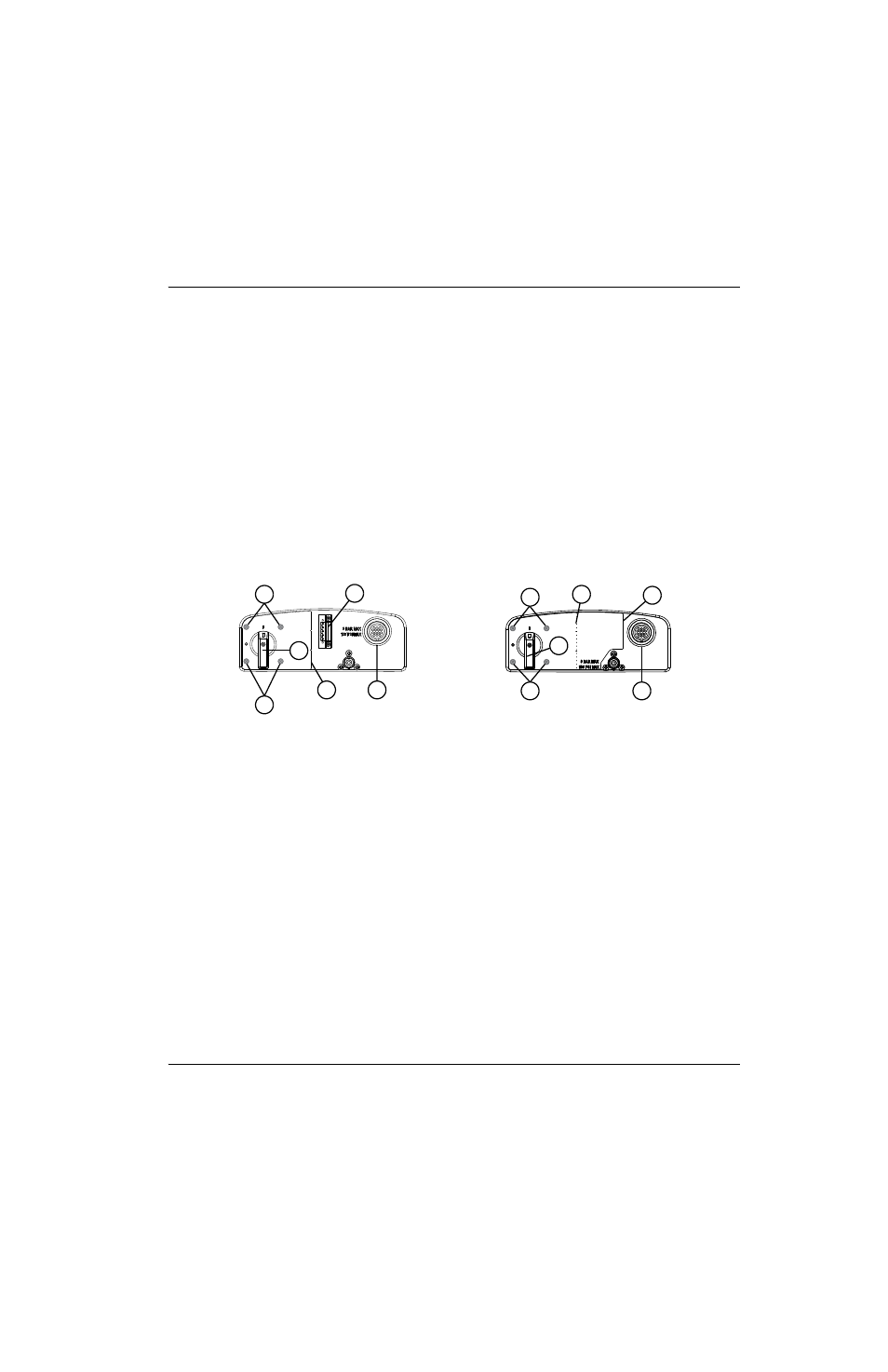

Figura 114 – Panel trasero con y sin el conector RS-485 instalado
1
2
3 4
5 6
2
1
1
1 3
4
1 Tornillos interruptor de energía (4)
(detrás de la etiqueta)
2 Manija interruptor de energía
3 Borde derecho etiqueta
4 Conector interfaz CNC
5 Línea de perforación etiqueta
6 Conector RS-485 opcional
