Powermax125 Manual de servicio 808073 161
8 – Localización de problemas y ensayos al sistema

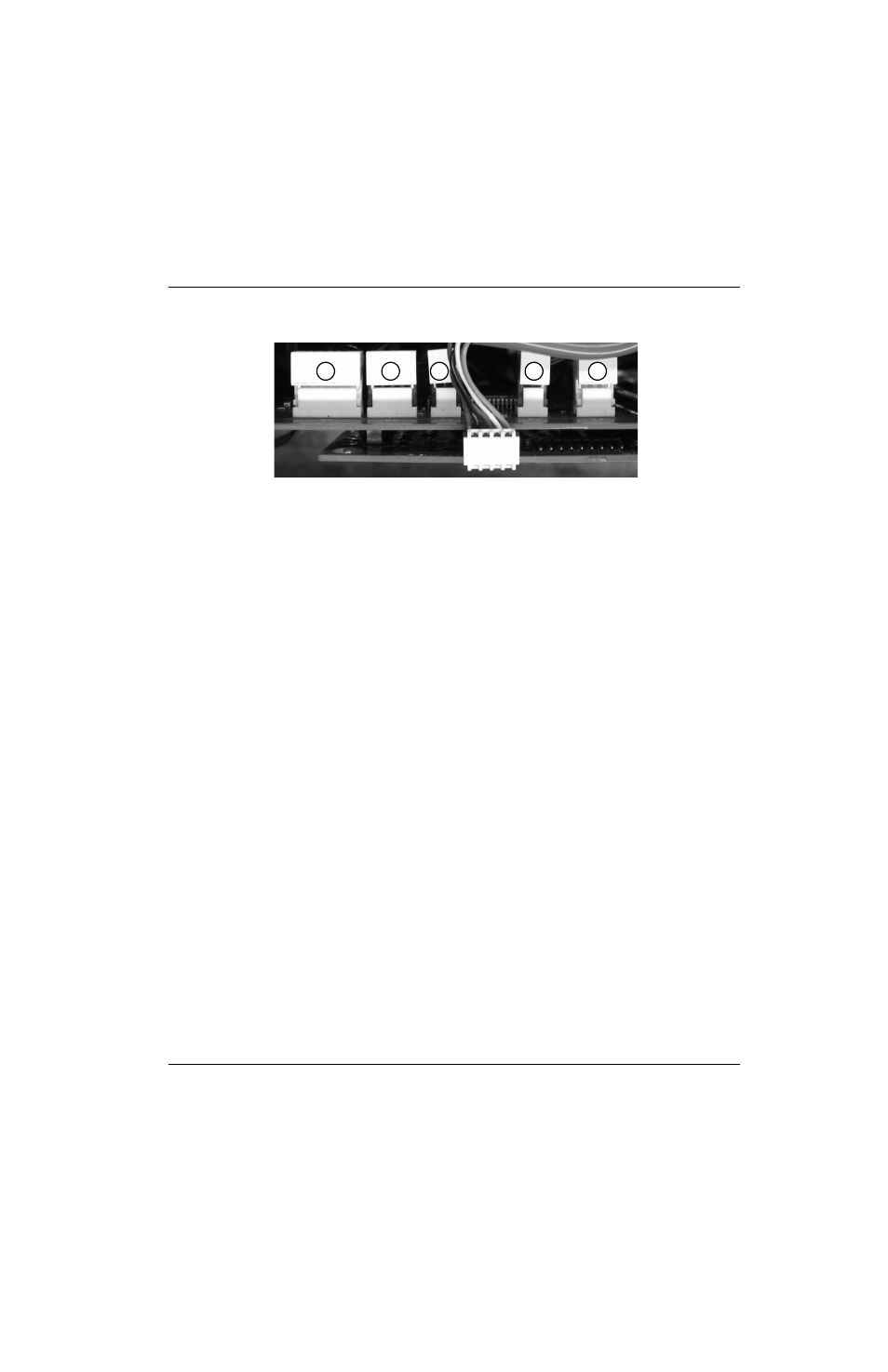

Figura 26
 Quitarles las tapas a los conectores para acceder a los pines que están arriba, en la parte
de atrás de la tarjeta de alimentación.
Si el valor +48 VCD da mal.
 Quitar el conector del ventilador (J1) y repetir la prueba.
 Si el valor es ahora correcto, reemplazar el ventilador.
 Si el valor todavía está mal, reemplazar la tarjeta de alimentación.
Si el valor +24 VCD da mal.
 Quitarle el conector al presostato (J5) y repetir la prueba.
 Si el valor es ahora correcto, reemplazar el presostato.
 Si el valor sigue siendo incorrecto, reemplazar el conector del presostato, quitarle el conector a la válvula solenoide
(J6) y repetir la prueba. Si el valor es ahora correcto, reemplazar la válvula solenoide. Si el valor todavía está mal,
reemplazar la tarjeta de alimentación.
Si el valor +5 VCD da mal.
 Quitarle el conector al sensor de presión (J3) y repetir la prueba.
 Si el valor es ahora correcto, reemplazar el sensor de presión.
 Si el valor sigue siendo incorrecto, reemplazar la tarjeta DSP y repetir la prueba.
 Si el valor es ahora correcto, reemplazar la tarjeta DSP.
 Si el valor todavía está mal, reemplazar la tarjeta de alimentación.
Si el valor +3,3 VCD da mal.
 Quitar la tarjeta DSP.
 Si el valor sigue siendo incorrecto, reemplazar la tarjeta de alimentación.
De lo contrario, es posible que la tarjeta DSP o la de control estén malas. Hacer lo siguiente:
 Poner de nuevo la tarjeta DSP con el cable de cinta desconectado. Si el valor es ahora el debido, reemplazar
la tarjeta de control. De lo contrario, reemplazar la tarjeta DSP.
1 2 3 4 5
1 Regulador electrónico (J6)
2 Presostato/contactor auxiliar (J5)
3 Sensor de presión (J3)
4 Sensor de temperatura inversor (J2)
5 Ventilador (J1)
