2.5 Inclinar plano de mecani
zado (Opción de sof
tw
a
re
1)

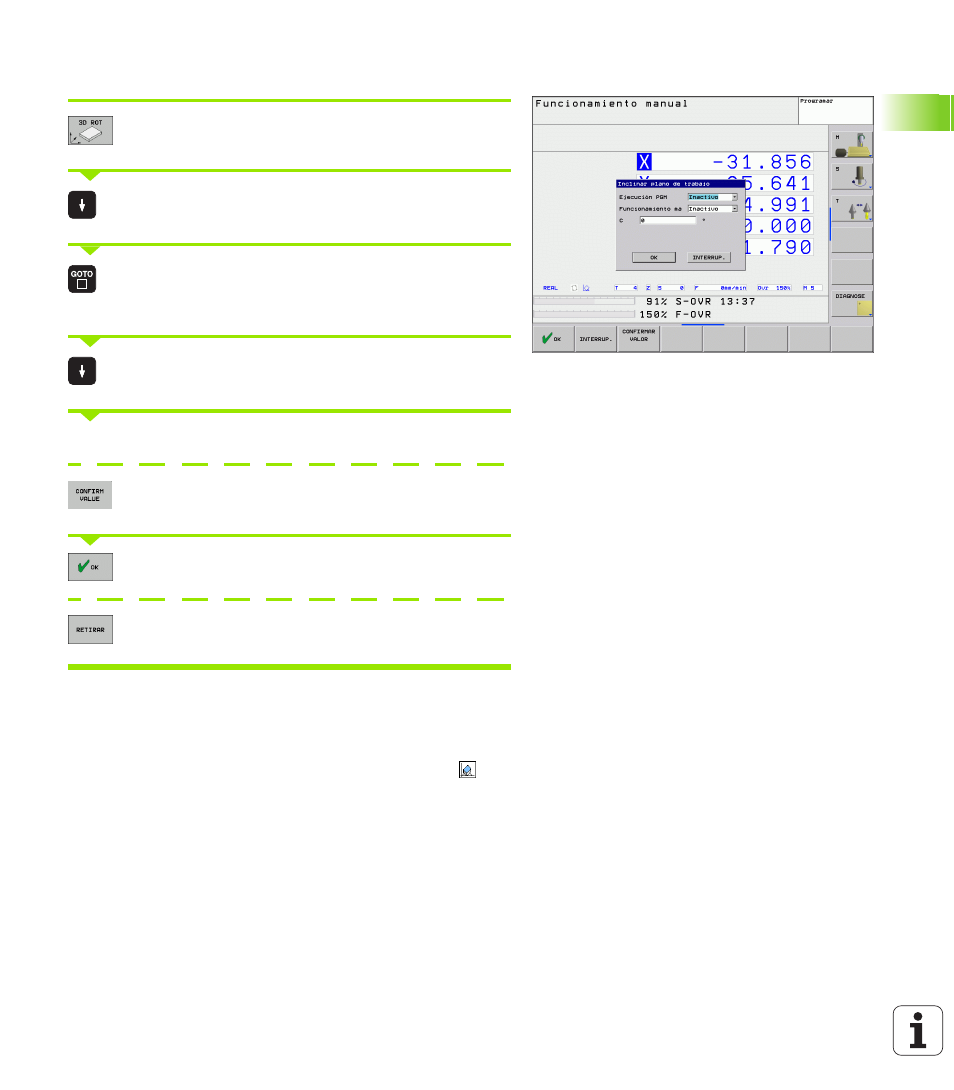

Activación de la inclinación manual
Seleccionar la inclinación manual: pulsar la softkey 3D
ROT
Posicionar el campo luminoso en el punto del menú
modo Manual
mediante las teclas cursoras
Desplegar menu de opciones con la tecla GOTO y
seleccionar con la tecla cursora el punto del menú
Activo
, retomar con la teclaENT
Posicionar el campo luminoso sobre el eje basculante
deseado mediante las teclas cursoras
Introducir el ángulo de inclinación o
retomar la posición REF actual del eje rotativo activo:
pulsar softkey TOMAR VALOR
Finalizar la introducción: pulsar la softkey OK
Cancelar la introducción: pulsar la softkey CANCELAR
Para desactivarlo, se fija el modo de funcionamiento deseado en el
menú Inclinación del plano de mecanizado al modo Inactivo.
Cuando está activada la función Inclinación del plano de mecanizado,
y el TNC desplaza los ejes de la máquina en relación a los ejes
inclinados, en la visualización de estados aparece el símbolo
En el caso de que se active la función Inclinación del plano de
mecanizado en el modo de funcionamiento Ejecución del programa, el
ángulo de inclinación introducido en el menú será válido a partir de la
primera frase del programa de mecanizado a ejecutar. Utilice el ciclo
19 PLANO DE MECANIZADO en el programa de mecanizado, allí están
activos los valores angulares definidos. Los valores angulares
introducidos, los sobreescribe el TNC con los valores del ciclo 19.
