8.6 Ciclos par
a
el planeado
„ En superficies torsionadas, establecer la dirección del movimiento
principal (del punto
1 al punto 2 ) perpendicular a la dirección de la
inclinación más fuerte
 Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje principal del plano de mecanizado
 Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
 Punto de partida 3er eje Q227 (valor absoluto):
Coordenada del punto de partida de la superficie a
planear en el eje de la hta.
 2º punto 1er eje Q228 (valor absoluto): Coordenada
del pto. final de la superficie a planear en el eje
principal del plano de mecanizado
 2º punto del 2º eje Q229 (valor absoluto):
Coordenada del pto. final de la superficie a planear en
el eje transversal del plano de mecanizado
 2º punto 3er eje Q230 (valor absoluto): Coordenada
del pto. final de la superficie a planear en el eje de la
hta.
 3er punto del 1er eje Q231 (valor absoluto):
Coordenada del 3er punto en el eje principal del plano
de mecanizado
 3er punto del 2º eje Q232 (valor absoluto):
Coordenada del 3er punto en el eje transversal del
plano de mecanizado
 3er punto del 3er eje Q233 (valor absoluto):
Coordenada del 3er punto en el eje de la hta.
Antes de la programación deberá tenerse en cuenta
El TNC posiciona la hta. desde la posición actual
Posición con un movimiento de rectas 3D hacia el punto
de inicio
1 . Posicionar previamente la herramienta, de
forma que no se produzca ninguna colisión con la pieza o
la sujeción.
El TNC desplaza la hta. con corrección de radio R0 entre
las posiciones programadas.
Si es preciso se emplea una fresa con dentado frontal
cortante en el centro (DIN 844).

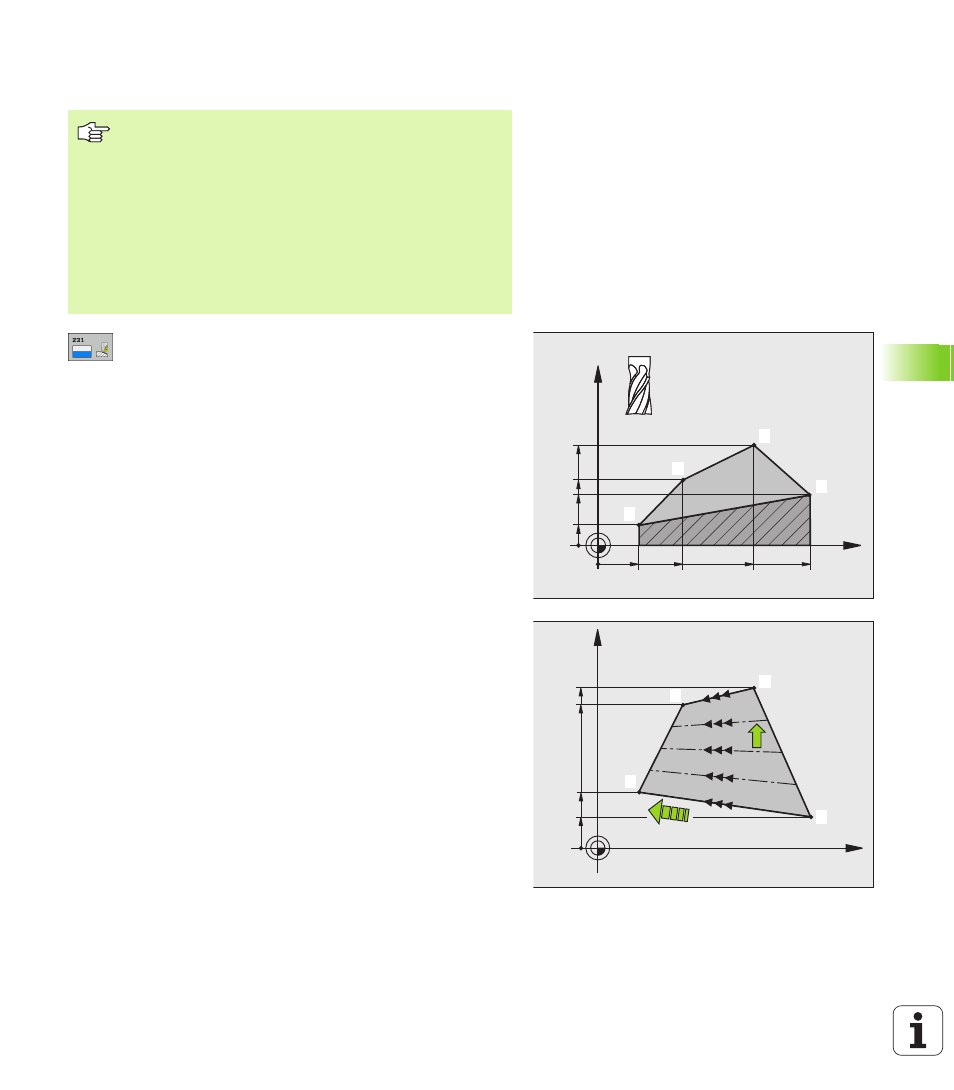

X
