140 6 Programación: Programar contornos
6.2 Nociones básicas sobr
e las funciones de tr
a
y
e
ct
or
ia Círculos y arcos de círculo

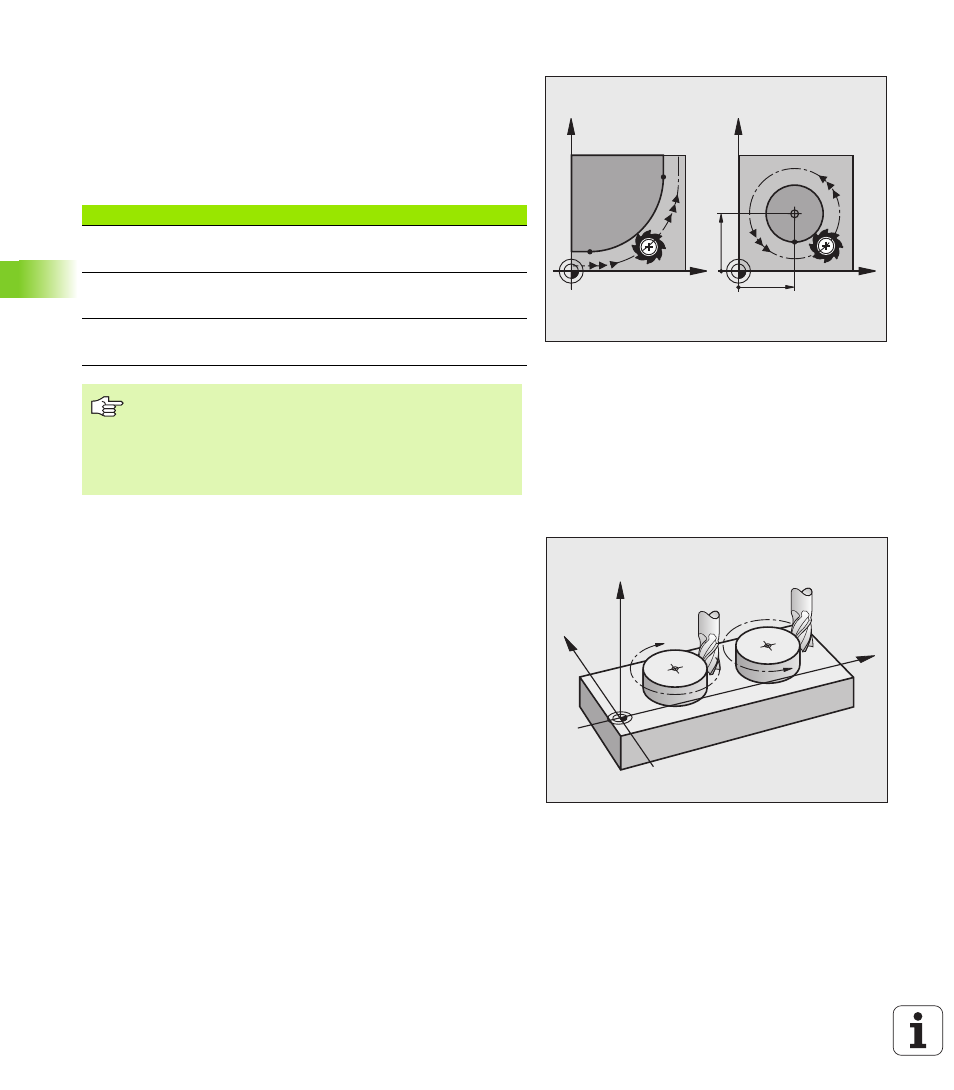

En los movimientos circulares, el TNC desplaza simultáneamente dos
ejes de la máquina: La herramienta se desplaza respecto a la pieza
según una trayectoria circular. Para los movimientos circulares se
puede introducir el punto central del círculo CC.
Con las trayectorias de arcos de círculo se programan círculos en los
planos principales: el plano principal se define en la llamada a la
herramienta TOOL CALL al determinar el eje de la herramienta:
Sentido de giro DR en movimientos circulares
Para los movimientos circulares no tangentes a otros
elementos del contorno se programa el sentido de giro DR:
Giro en sentido horario: DR-
Giro en sentido antihorario: DR+
Corrección de radio
La corrección de radio debe estar en la frase en la cual se realiza la
aproximación al primer tramo del contorno. Esta no puede empezar en
la frase de una trayectoria circular. Dicha corrección se programa antes
en una frase lineal (véase "Movimientos de trayectoria - Coordenadas
cartesianas" en pág. 150) o en una frase de aproximación (frase APPR,
véase "Aproximación y salida del contorno" en pág. 142).
Posicionamiento previo
Al principio de un programa de mecanizado la herramienta se
posiciona de forma que no se dañe la herramienta o la pieza.
X
Y
X
Y
CC
X
CC
Y
CC
Eje del cabezal Plano principal
Z XY, también
UV, XV, UY
Y ZX, también
WU, ZU, WX
X YZ, también
VW, YW, VZ
Los círculos que no son paralelos al plano principal, se
programan con la función "Inclinación del plano de
mecanizado" (véase "PLANO DE MECANIZADO (ciclo 19,
opción de software 1)" en pág. 346) o con parámetros Q
(véase "Principio de funcionamiento y resumen de
funciones" en pág. 378).
CC
CC DR–
DR+
X
Z
Y
