HEIDENHAIN TNC 320 263
8.3 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

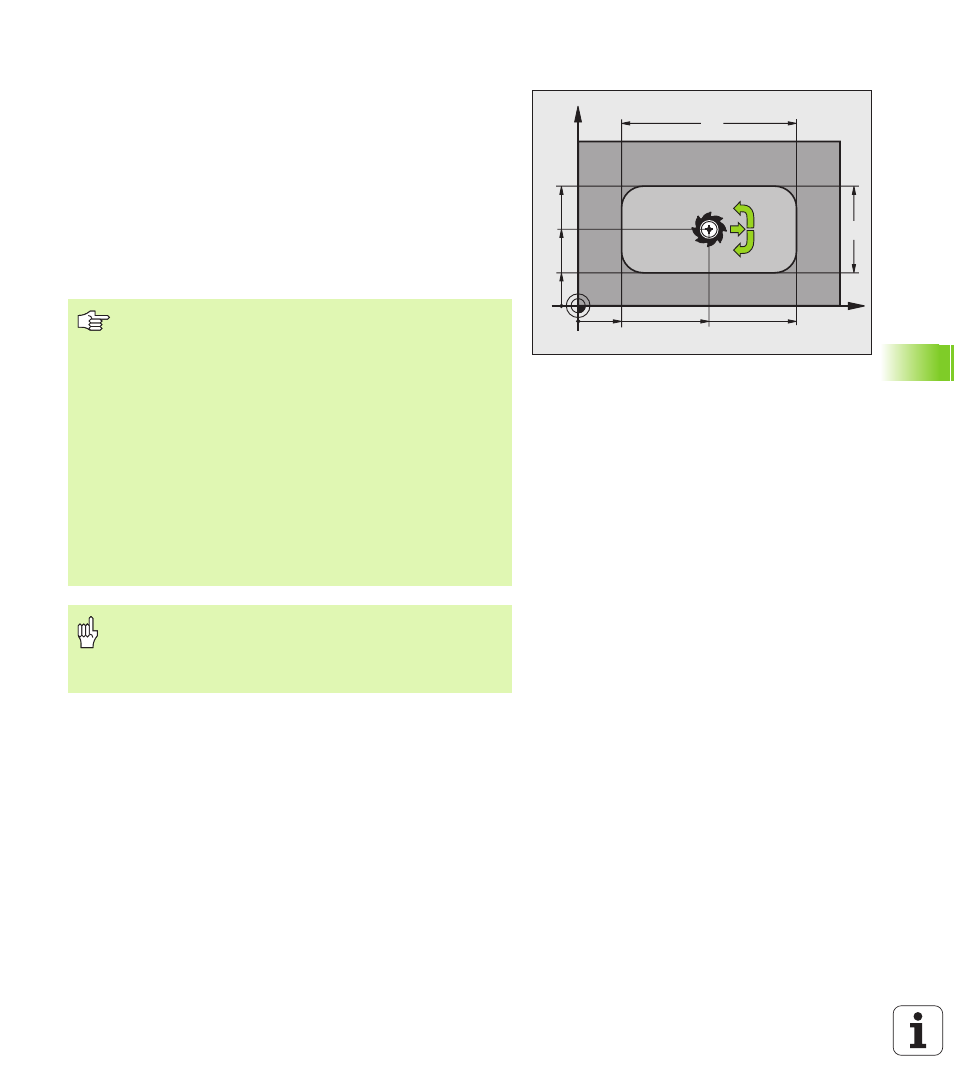

FRESADO DE CAJERA (ciclo 4)
Los ciclos 1, 2, 3, 4, 5, 17, 18 se encuentran en el grupo de ciclos
Ciclos especiales. Seleccionar aquí, en la segunda carátula de
softkeys, la softkey OLD CYCLS.
1 La hta. penetra en la pieza desde la posición inicial (centro de la
cajera) y se desplaza a la primera profundidad de paso
2 A continuación la herramienta se desplaza primero en la dirección
positiva del lado más largo y en cajeras cuadradas en la dirección
positiva de Y, y desbasta la cajera de dentro hacia fuera
3 Este proceso se repite (1 hasta 2), hasta que se alcanza la
profundidad programada
4 Al final del ciclo el TNC retira la hta. a la posición inicial
X
Y
DR+
40
80
55
35
15
100 60 20
DR–
Antes de la programación deberá tenerse en cuenta
Utilizar una fresa con dentado frontal cortante en el centro
(DIN 844) o pretaladrado en el centro de la cajera.
Posicionamiento previo sobre el centro de la cajera con
corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Para la longitud del 2º radio existe la siguiente condición:
longitud del 2º lado mayor que [(2 veces el radio del
redondeo) + aproximación lateral k].
Con el parámetro de máquina displayDepthErr se ajusta,
si el TNC debe emitir una aviso de error cuando se
introduzca una profundidad positiva (on) o no (off).
¡Atención: Peligro de colisión!
