270 8 Programación: Ciclos
8.3 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as
 Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza
 Profundidad de fresado 2 : Distancia entre la
superficie de la pieza y la base de la cajera
 Profundidad de paso 3 (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza El
TNC se desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
„ El paso de profundización y la profundidad total son
iguales
„ El paso de profundización es mayor a la profundidad
total
 Avance al profundizar : Velocidad de desplazamiento
de la hta. en la profundización

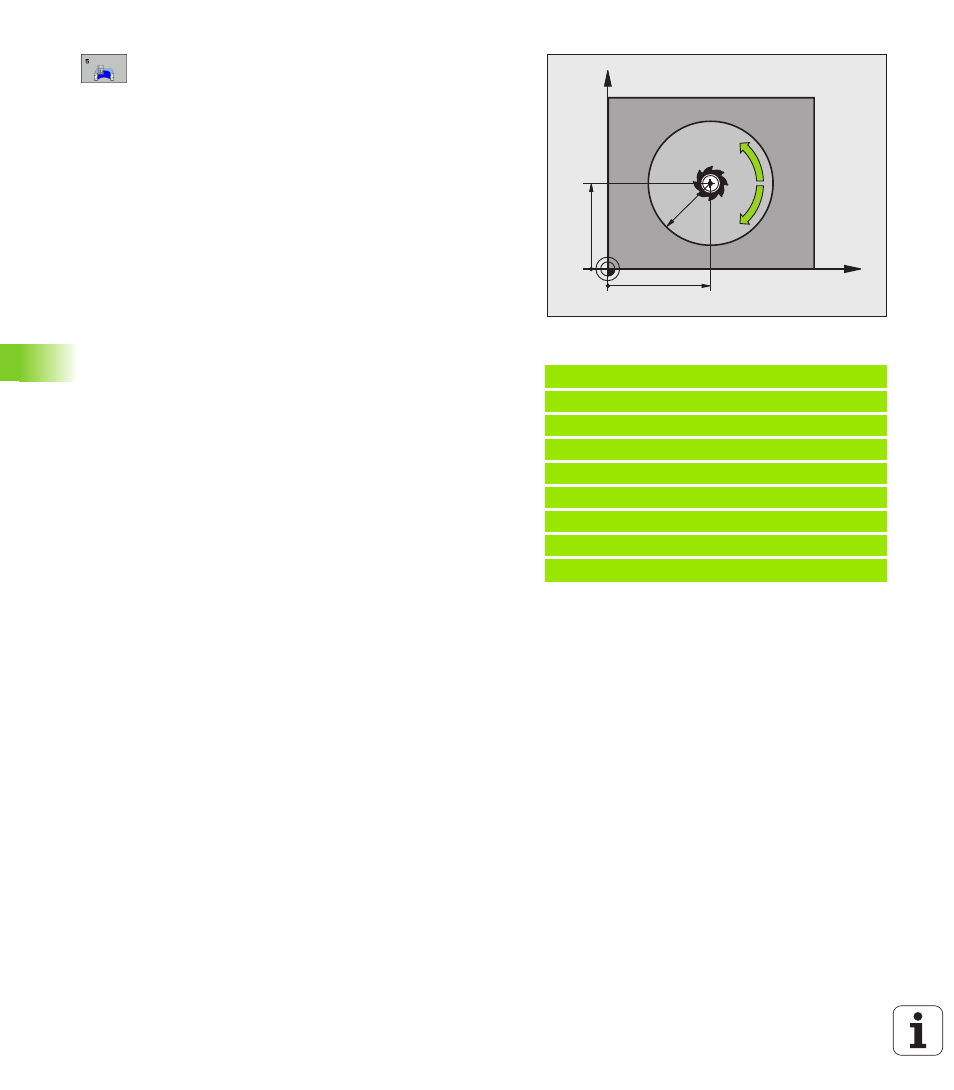

 Radio del círculo : Radio de la cajera circular
 Avance F : Velocidad de desplazamiento de la hta. en el
plano de mecanizado
 giro en sentido horario
DR +: Fresado sincronizado con M3
DR -: Fresado a contramarcha con M3
Ejemplo: Frases NC
16 L Z+100 R0 FMAX
17 CYCL DEF 5,0 CAJERA CIRCULAR
18 CYCL DEF 5.1 DIST. 2
19 CYCL DEF 5.2 PROFUNDIDAD -12
20 CYCL DEF 5,3 PASO 6 F80
21 CYCL DEF 5.4 RADIO 35
22 CYCL DEF 5.5 F100 DR+
23 L X+60 Y+50 FMAX M3
24 L Z+2 FMAX M99
X
Y
DR+
R35
50
60
DR–
