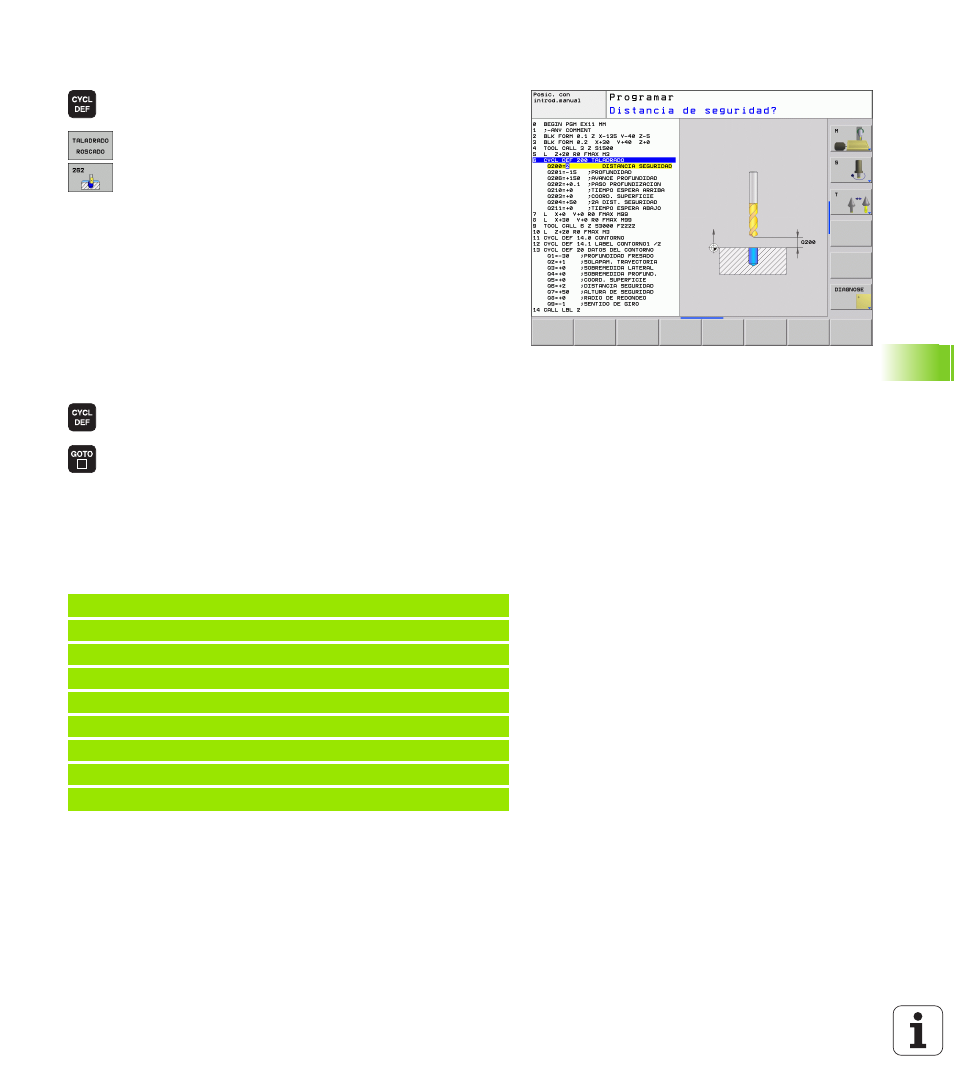

HEIDENHAIN TNC 320 209
8.1 T
rabajar con ciclos
Definir el ciclo mediante softkeys
 La carátula de softkeys muestra los diferentes grupos
de ciclos
 Seleccionar el grupo de ciclos, p.ej. ciclos de taladrado
 Seleccionar el ciclo, p. ej. FRESADO DE ROSCA. El
TNC abre un diálogo y pregunta todos los valores de
introducción. El TNC visualiza simultáneamente en la
mitad derecha de la pantalla un gráfico, en el cual se
destaca el parámetro a introducir con un color más
claro.
 Introducir todos los parámetros solicitados por el TNC
y finalizar la introducción con la tecla ENT
 El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Definir el ciclo a través de la función GOTO
 La carátula de softkeys muestra los diferentes grupos
de ciclos
 El TNC abre una ventana superpuesta
 Con las teclas cursoras se selecciona el punto de
referencia deseado y se confirma con la tecla ENT o
 Introducir el número de ciclo y confirmar dos veces
con la tecla ENT. El TNC abre entonces el diálogo del
ciclo descrito anteriormente
Ejemplo de frases NC
7 CYCL DEF 200 TALADRO
Q200=2 ;DIST.-SEGURIDAD
Q201=3 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
