336 8 Programación: Ciclos
8.7 Ciclos par
a
la tr
aslación de coor
denadas
Desplazamiento del PUNTO CERO (ciclo 7)

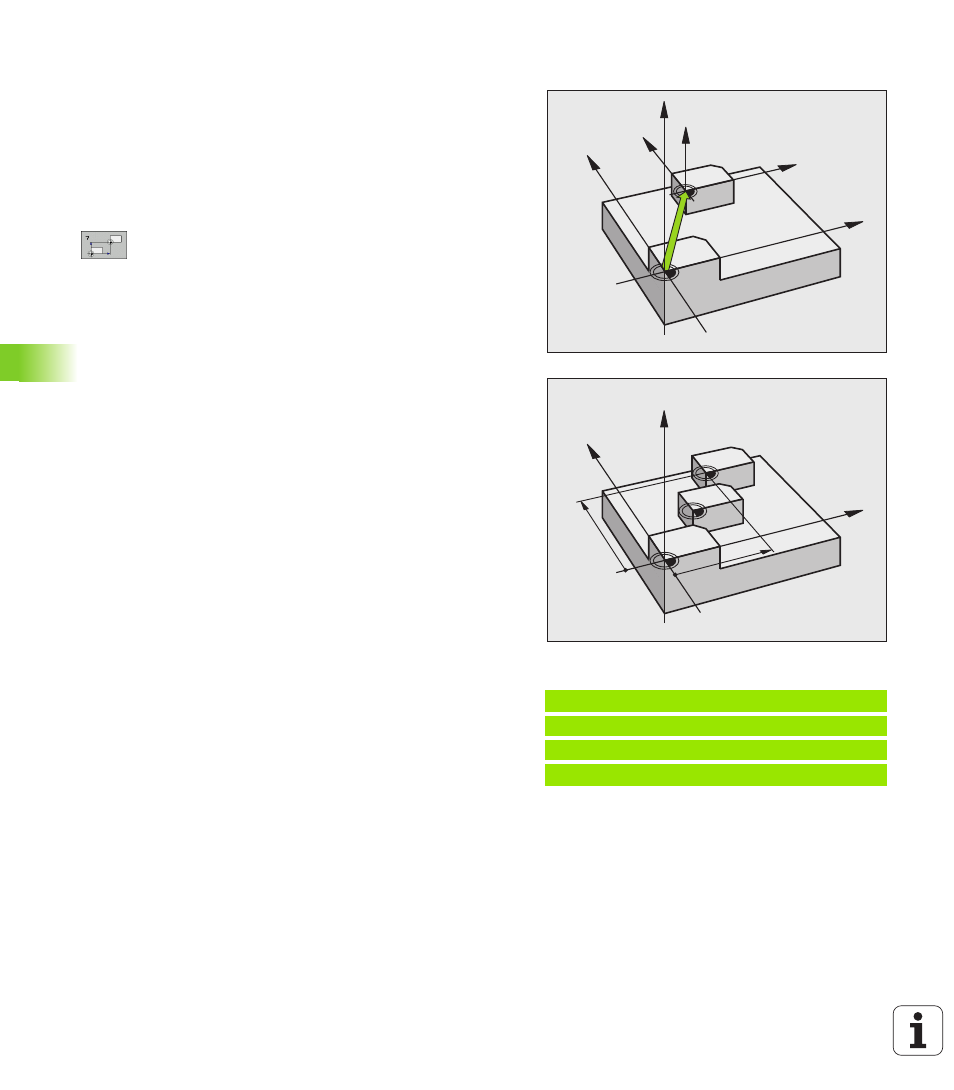

Con el DESPLAZAMIENTO DEL PUNTO CERO se pueden repetir
mecanizados en cualquier otra posición de la pieza.
Funcionamiento
Después de la definicin del ciclo DESPLAZAMIENTO DEL PUNTO
CERO, las coordenadas se refieren al nuevo punto del cero pieza. El
desplazamiento en cada eje se visualiza en la visualización de estados
adicional. También se pueden programar ejes giratorios.
 Desplazamiento : Se introducen las coordenadas del
nuevo punto cero; los valores absolutos se refieren al
cero pieza, determinado mediante la fijación del punto
de referencia; los valores incrementales se refieren al
último cero pieza válido; si se desea, éste puede
desplazarse
Anulación
El desplazamiento del punto cero con las coordenadas X=0, Y=0 y Z=0
elimina el desplazamiento del punto cero anterior.
Ejemplo: Frases NC
13 CYCL DEF 7.0 PUNTO CERO
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
