ia Cálculo previo del contorno con corrección de
radio (LOOK AHEAD): M120
Comportamiento estándar
Cuando el radio de la herramienta es mayor a un escalón del contorno
con corrección de radio, el TNC interrumpe la ejecución del programa
e indica un aviso de error. M97 (véase "Mecanizado de pequeños
escalones de un contorno: M97" en pág. 194) evita el aviso de error,
pero causa una marca en la pieza y además desplaza la esquina.
En los rebajes pueden producirse daños en el contorno.
Comportamiento con M120

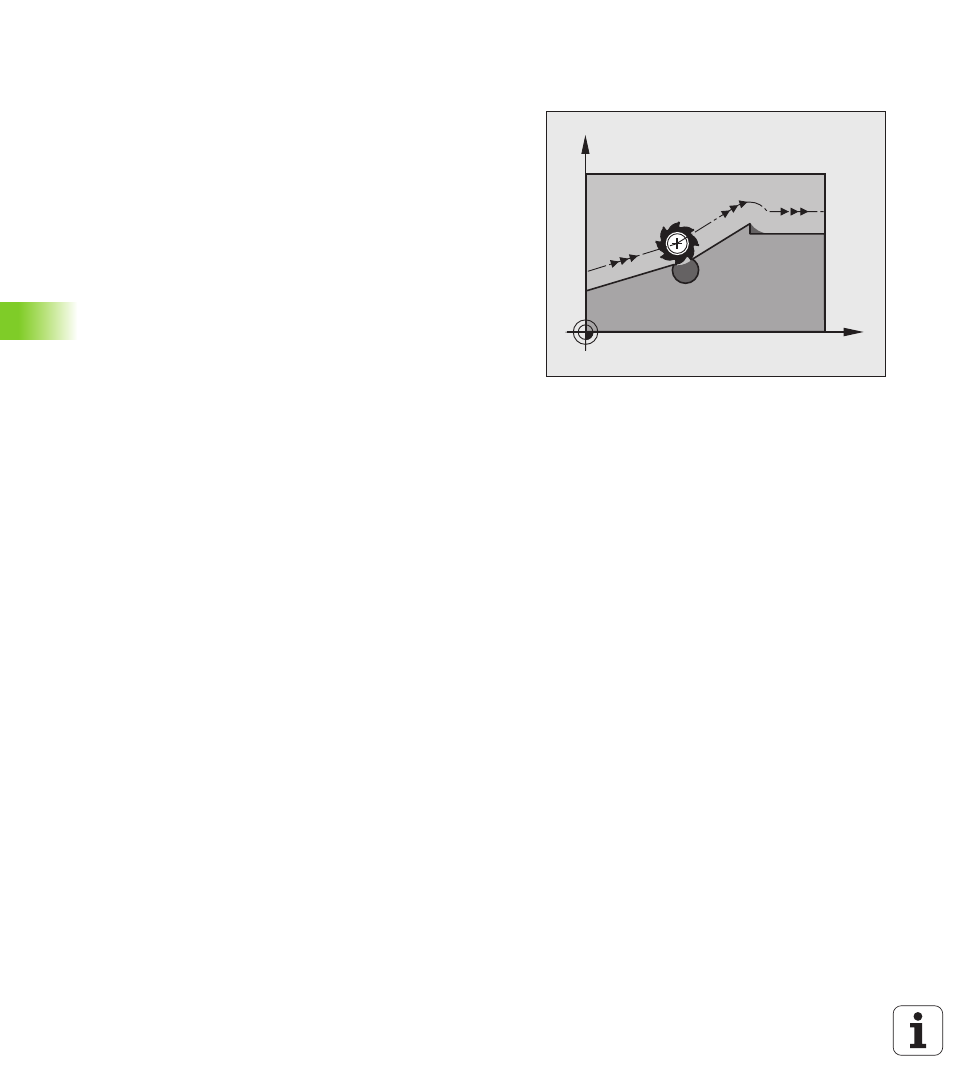

El TNC comprueba los rebajes y salientes de un contorno con
corrección de radio y hace un cálculo previo de la trayectoria de la
herramienta a partir de la frase actual. No se mecanizan las zonas en
las cuales la herramienta puede perjudicar el contorno (representadas
en la figura de la derecha en color oscuro). M120 también se puede
emplear para calcular la corrección de radio de la herramienta a los
datos de la digitalización o los datos elaborados en un sistema de
programación externo. De esta forma se pueden compensar
desviaciones del radio teórico de la herramienta.
El número de frases (máximo 99) que el TNC calcula previamente se
determina con LA (en inglés Look Ahead: prever) detrás de M120.
Cuanto mayor sea el número de frases preseleccionadas que el TNC
debe calcular previamente, más lento será el proceso de las frases.
Introducción
Cuando se introduce M120 en una frase de posicionamiento, el TNC
sigue el diálogo para dicha frase y pregunta por el número de frases
precalculadas LA.
X
Y
