254 8 Programación: Ciclos
8.2 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

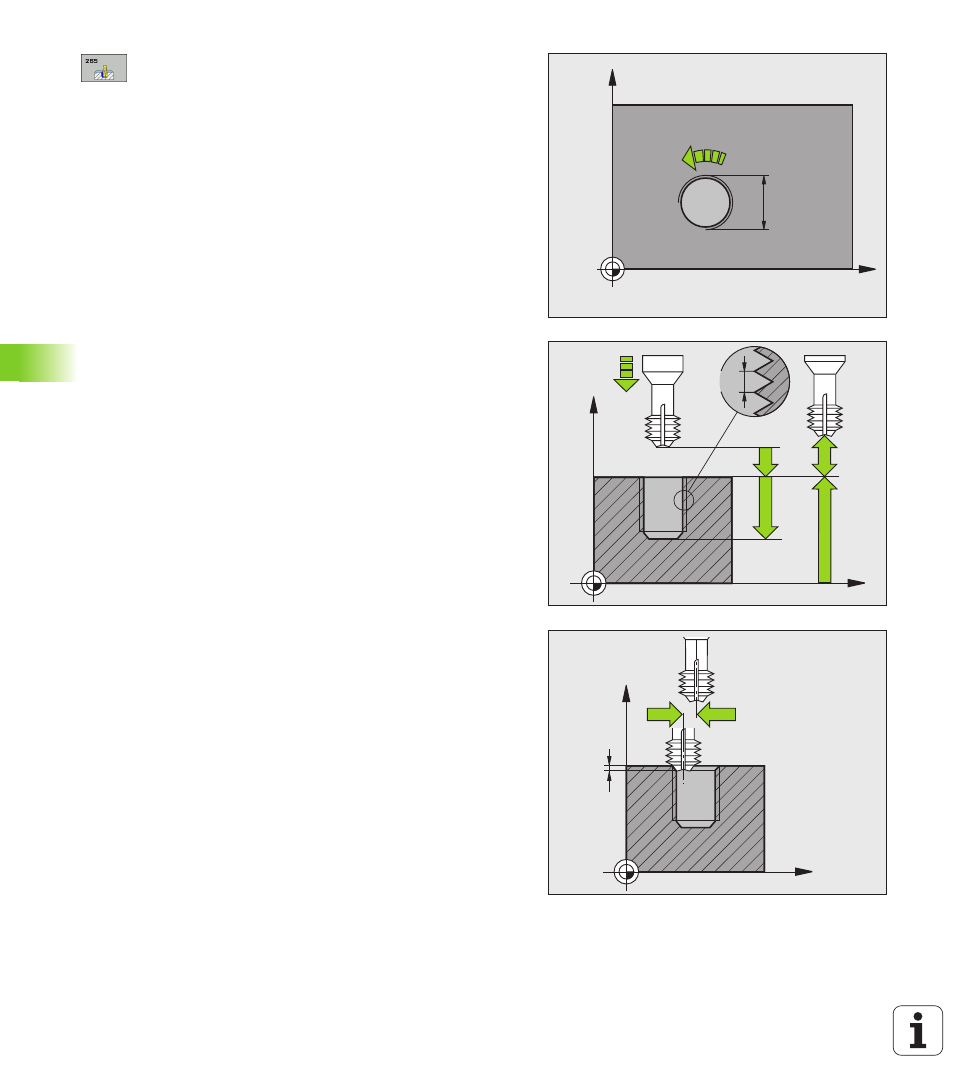

 Diámetro nominal Q335: Diámetro nominal de rosca
 Paso de rosca Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado
 Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min
 Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal
 Desvío en la profundización frontal Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro
 Profundización Q360: Ejecución del chaflán
0 = antes del mecanizado de rosca
1 = tras el mecanizado de rosca
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
