HEIDENHAIN TNC 320 (340 55x-03) - Manual (Página 271)

HEIDENHAIN TNC 320 271
8.3 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

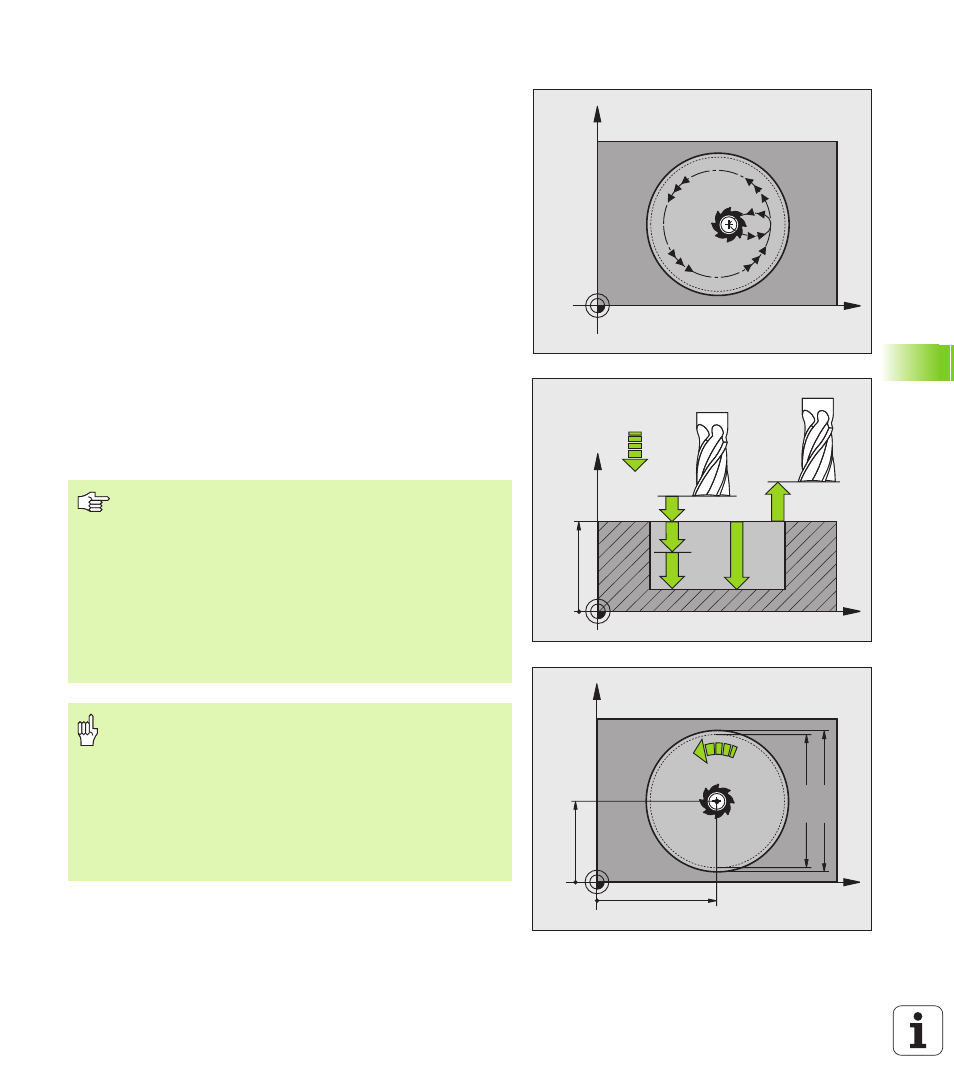

ACABADO DE CAJERA CIRCULAR (ciclo 214)
1 El TNC desplaza automáticamente la hta. en el eje de la misma a la
distancia de seguridad, o, si se ha programado, a la 2ª distancia de
seguridad y a continuación al centro de la cajera
2 Desde el centro de la cajera la hta. se desplaza en el plano de
mecanizado al punto inicial del mecanizado. Para el cálculo del
punto inicial, el TNC tiene en cuenta el diámetro de la pieza en
bruto y el radio de la herramienta. Si se introduce 0 para el diámetro
de la pieza en bruto, la herramienta penetra en el centro de la cajera
3 En el caso de que la hta. esté sobre la 2ª distancia de seguridad, el
TNC desplaza la hta. en marcha rápida FMAX a la distancia de
seguridad y desde allí, con avance de profundización a la primera
profundidad de paso
4 A continuación la herramienta realiza la entrada tangencial al
contorno y fresa una vuelta
5 A continuación la herramienta sale tangencialmente desde el
contorno hasta el punto de partida del plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la
profundidad programada
7 Al final del ciclo el TNC desplaza la hta. con FMAX a la distancia de
seguridad o, si se ha programado, a la
2ª distancia de seguridad y a continuación al centro de la cajera
(posición final = posición de partida)
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
Antes de la programación deberá tenerse en cuenta
El TNC posiciona automáticamente la hta. en el eje de la
misma y en el plano de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Si se quiere realizar un acabado de la cajera, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844) e introducir un avance pequeño para la
profundización.
Con el parámetro de máquina displayDepthErr se ajusta,
si el TNC debe emitir una aviso de error cuando se
introduzca una profundidad positiva (on) o no (off).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
