312 8 Programación: Ciclos
8.5 Ciclos SL

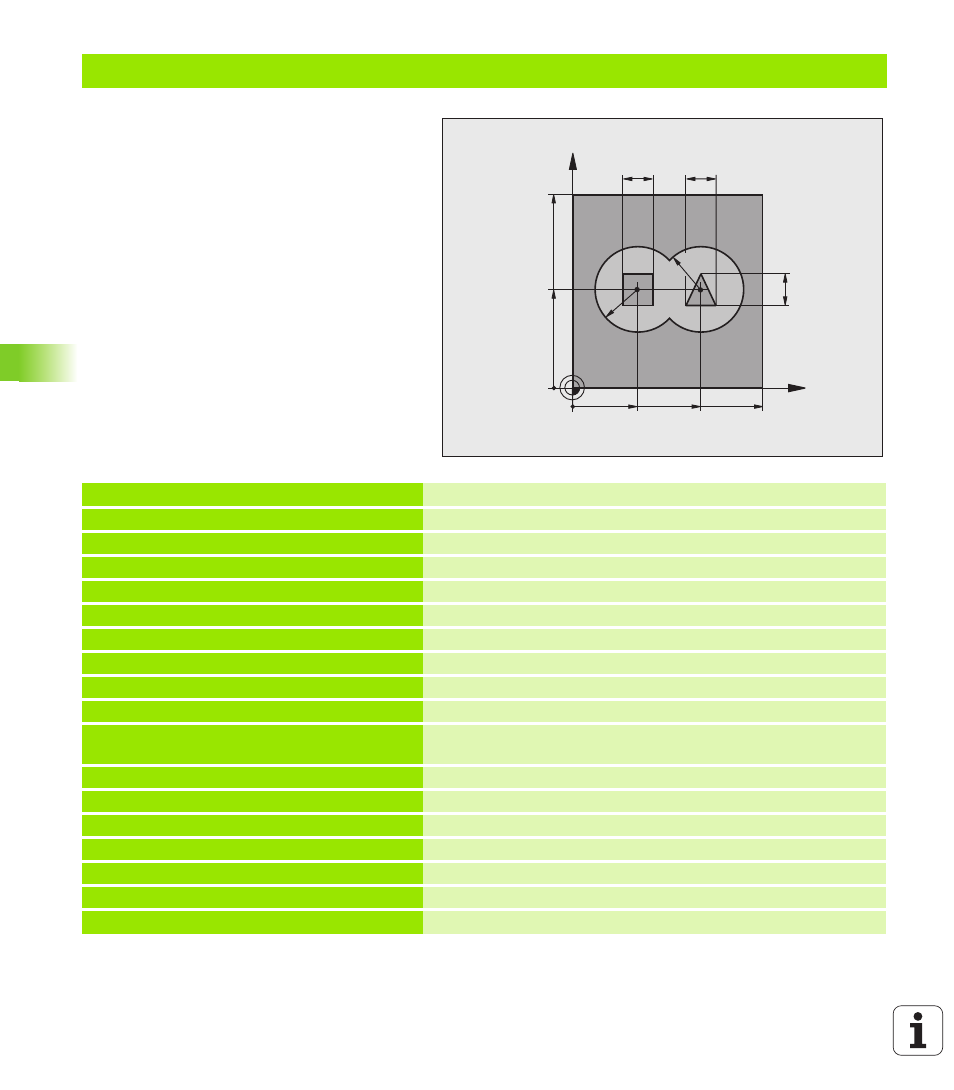

Ejemplo: Pretaladrado, desbaste y acabado de contornos superpuestos
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 2 L+0 R+6 Definición de la herramienta para desbaste/acabado
4 TOOL CALL 1 Z S2500 Llamada a la hta. Taladrado
5 L Z+250 R0 FMAX Retirar la herramienta
6 CYCL DEF 14,0 CONTORNO Determinar el subprograma del contorno
7 CYCL DEF 14.1 LABEL DEL CONTORNO 1/2/3/4
8 CYCL DEF 20,0 DATOS DEL CONTORNO Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q3=+0.5 ;SOBREMEDIDA LATERAL
Q4=+0.5 ;SOBREMEDIDA EN PROFUNDIDAD
Q5=+0 ;COORDENADA SUPERFICIE
Q6=2 ;DIST.-SEGURIDAD
Q7=+100 ;ALTURA SEGURIDAD
Q8=0.1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
X
Y
35
50
100
100
16
16
R25
65
16
R25
