HEIDENHAIN TNC 320 53
2.4 Fijación del punt
o de r
e
fe
re
ncia (sin palpador 3D)

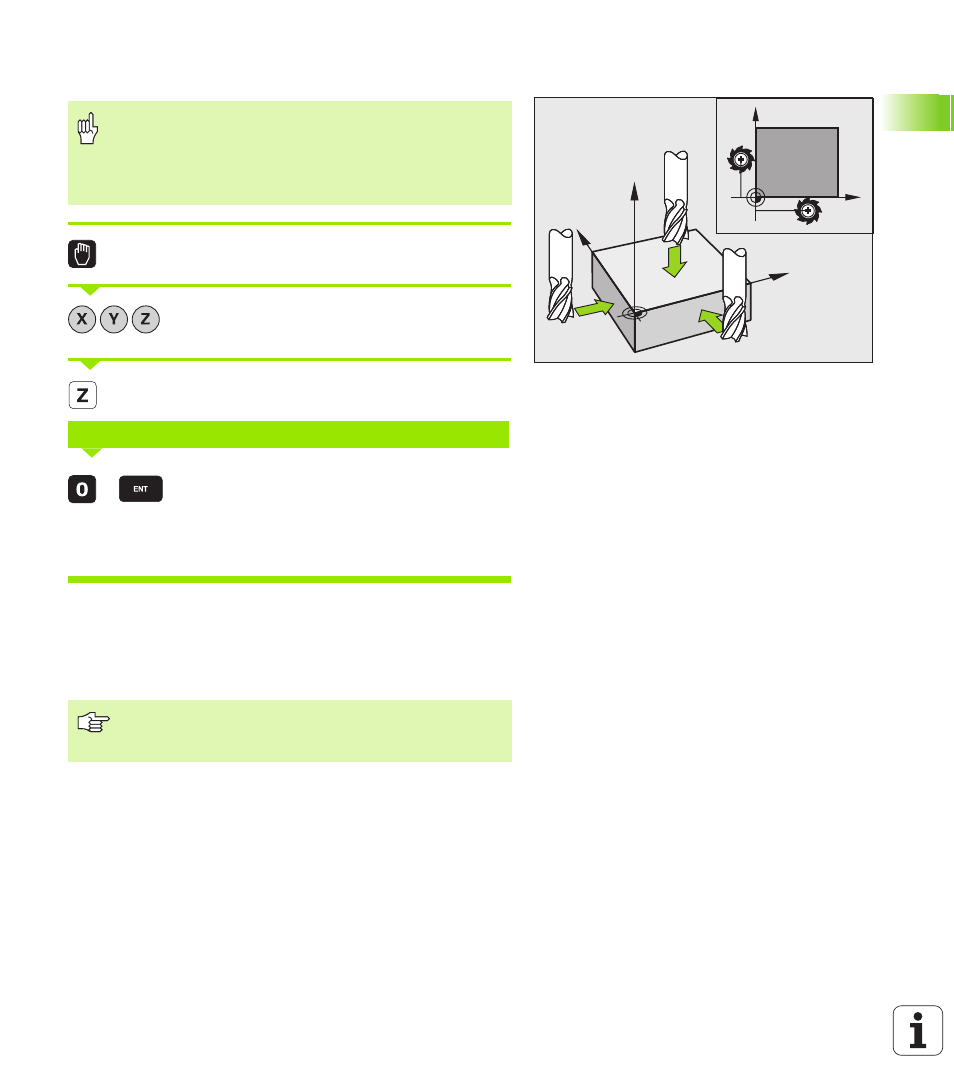

Fijar punto cero con las teclas de eje
Seleccionar el modo de funcionamiento Manual
Desplazar la herramienta con cuidado hasta que roce
la pieza
Seleccionar el eje (también se puede hacer mediante
el teclado ASCII)
Herramienta cero, eje del cabezal: fijar la visualización
sobre una posición conocida de la pieza (p.ej. 0) o
introducir el grosor d de la chapa. En el plano de
mecanizado: tener en cuenta el radio de la
herramienta
Los puntos de referencia para los ejes restantes se fijan de la misma
forma.
Si se utiliza una herramienta preajustada en el eje de aproximación, se
fija la visualización de dicho eje a la longitud L de la herramienta o bien
a la suma Z=L+d.
Y
X
Z
X
Y
-R
-R
Medida de seguridad
En el caso de que la superficie de la pieza no pueda ser
rozada, poner sobre la pieza una lámina con grosor
conocido d. Para el punto de referencia dar un valor que
incluya el valor d.
FIJAR EL PUNTO DE REFERENCIA Z=
El punto de referencia que está encima de las teclas de eje
lo guarda el TNC automáticamente en la línea 0 de la tabla
de presets.
