HEIDENHAIN TNC 320 (340 55x-03) - Manual (Página 308)

308 8 Programación: Ciclos
8.5 Ciclos SL

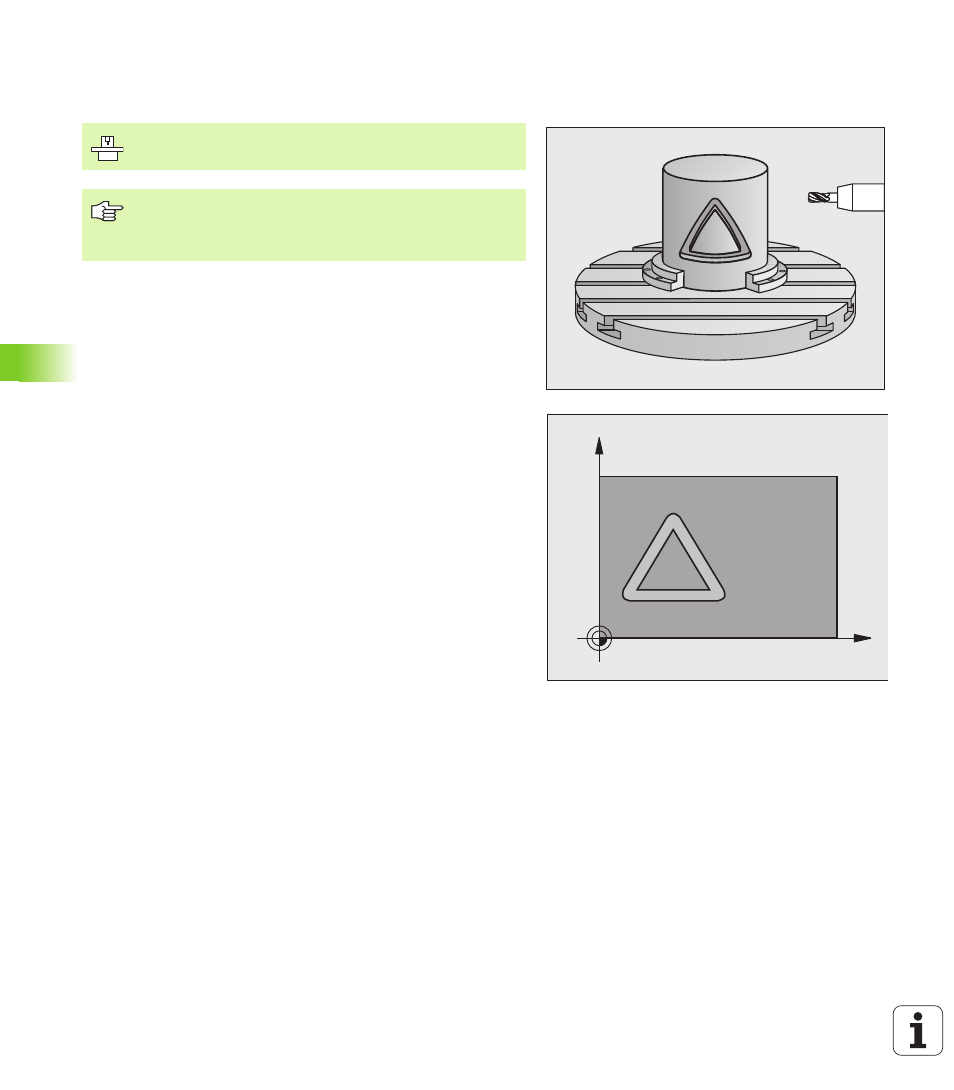

SUPERFICIE CILINDRICA fresado de ranuras
(ciclo 28, opción de software 1)
Con este ciclo se puede transferir el desarrollo de la guía de una
ranura, definida sobre la superficie de un cilindro. Al contrario que en
el ciclo 27, en este ciclo el TNC posiciona la herramienta de tal forma
que cuando está activada la corrección de radio las paredes se
mecanizan paralelas entre sí. Obtendrá un recorrido con paredes
exactamente paralelas cuando utilice una herramienta con un
diámetro exacto al ancho de la ranura.
Mientras menor sea la herramienta en relación al ancho de ranura,
mayores distorsiones existirán en trayectorias circulares y en rectas
oblicuas. Para minimizar estas distoriones por desplazamiento, se
puede definir una tolerancia mediante el parámetro Q21, con la que el
TNC aproxima la ranura a realizar a otra ranura fabricada anteriormente
con una herramienta cuyo diámetro se corresponde con el ancho de
ranura.
Programar la trayectoria de punto medio del contorno introduciendo la
corrección de radio de la herramienta. Mediante la corrección del radio
se fija si el TNC crea la ranura en sentido de la marcha o en sentido
contrario a la marcha.
1 El TNC posiciona la hta. sobre el punto de profundización:
2 En la primera profundidad de pasada la hta. fresa la pared de la
ranura con el avance de fresado Q12; para ello tiene en cuenta la
sobremedida de acabado lateral
3 Al final del contorno el TNC desplaza la hta. a la pared contraria de
la ranura y retrocede al punto de profundización
4 Se repiten los pasos 2 y 3, hasta alcanzar la profundidad de fresado
Q1 programada
5 Cuando haya definido la tolerancia Q21, entonces el TNC ejecuta
el postmecanizado para conseguir las paredes de la ranura lo más
paralelas posibles.
6 Por último, la herramienta retrocede en el eje de la herramienta a
una altura segura
X
Y
La máquina y el TNC deben estar preparados por el
constructor de la máquina.
Antes de la programación deberá tenerse en cuenta
Programación para ciclos de superfície cilíndrica (véase
pág. 305)
