32 1 Introducción
1
.2 P
a
ntalla y t
e
clado
Determinar la subdivisión de la pantalla
El usuario selecciona la subdivisión de la pantalla: de esta forma el TNC
visualiza, p.ejemplo, en el modo de funcionamiento Programación, el
programa en la ventana izquierda, mientras que en la ventana derecha
se visualiza, p.ej., simultáneamente un gráfico de programación.
Alternativamente también es posible representar en la ventana
derecha la visualización de estados o, finalmente, el programa en una
ventana grande. La ventana que el TNC visualiza depende del modo de
funcionamiento seleccionado.
Determinar la subdivisión de la pantalla:
Pulsar la tecla de conmutación de la pantalla: la
barra de softkeys indica las posibles subdivisiones
de la pantalla, véase "Modos de funcionamiento" en
pág. 33
Selección de la subdivisión de la pantalla mediante
softkey
Teclado

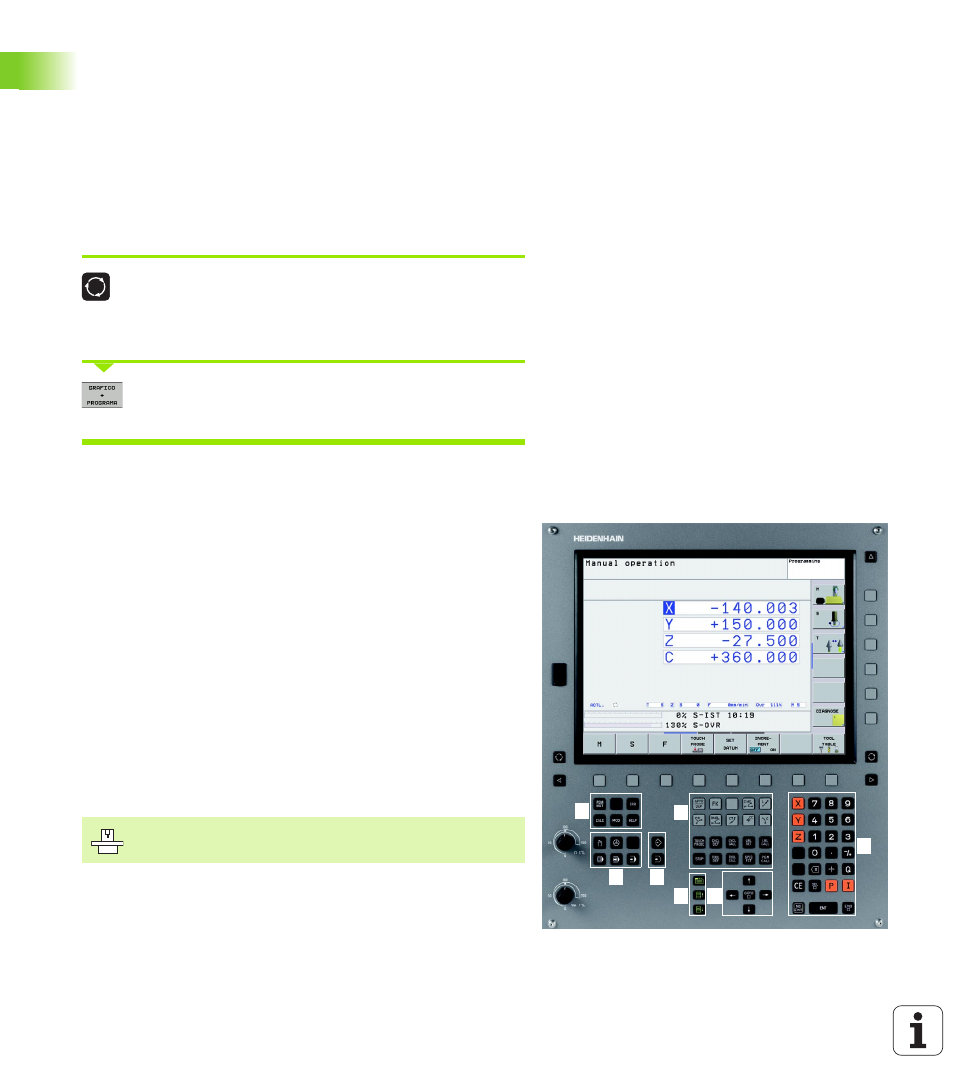

El TNC 320 se suministra con un teclado integrado. El cuadro superior
derecho muestra los elementos del teclado de control:
Las funciones de las teclas individuales se encuentran resumidas en
la primera página.
1 2 3
5
1 4
6
7 7
1
1 „ Gestión de ficheros
„ Calculadora
„ Función MOD
„ Función HELP
2 Modos de funcionamiento Programación
3 Modos de funcionamiento Máquina
4 Apertura de los diálogos de programación
5 Teclas cursoras e indicación de salto GOTO
6 Introducción de cifras y selección del eje
7 Teclas de navegación
Las teclas externas, como p.ej. NC-START o NC-STOP, se
describen en el manual de la máquina.
