HEIDENHAIN TNC 320 (340 55x-03) Manual del usuario
Página 260
Advertising
260
8 Programación: Ciclos
8.2 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

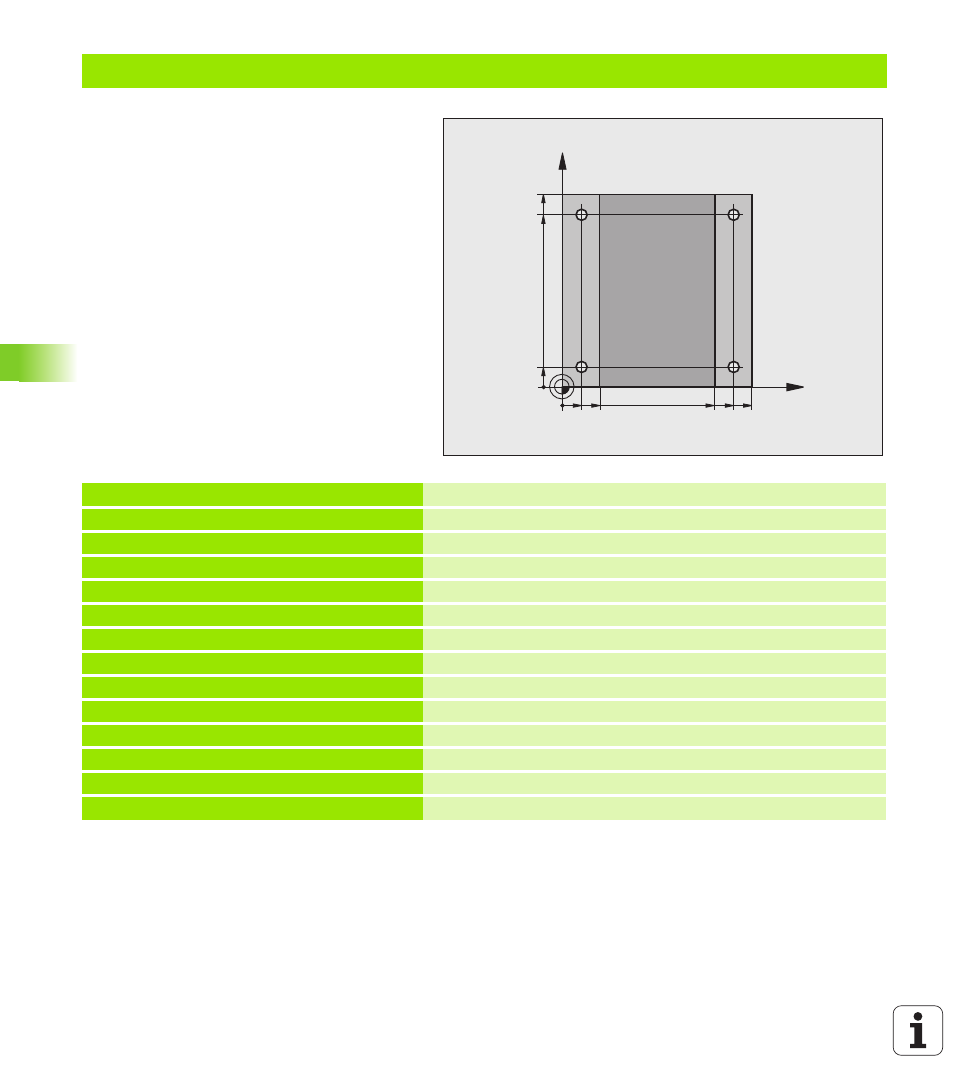

Ejemplo: Ciclos de taladrado
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500
Llamada a la herramienta
4 L Z+250 R0 FMAX
Retirar la herramienta
5 CYCL DEF 200 TALADRO
Definición del ciclo
Q200=2
;DIST.-SEGURIDAD
Q201=-15
;PROFUNDIDAD
Q206=250
;PROFUNDIDAD DE PASO F
Q202=5
;PROFUNDIDAD DE PASO
Q210=0
;TPO. ESPERA ENCIMA
Q203=-10
;COORDENADAS SUPERFICIE
Q204=20
;2ª DISTANCIA DE SEGUR.
Q211=0.2
;TIEMPO DE ESPERA ABAJO
X
Y
20
10
100
100
10
90
90
80
