8 Programación: Ciclos
8.2 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

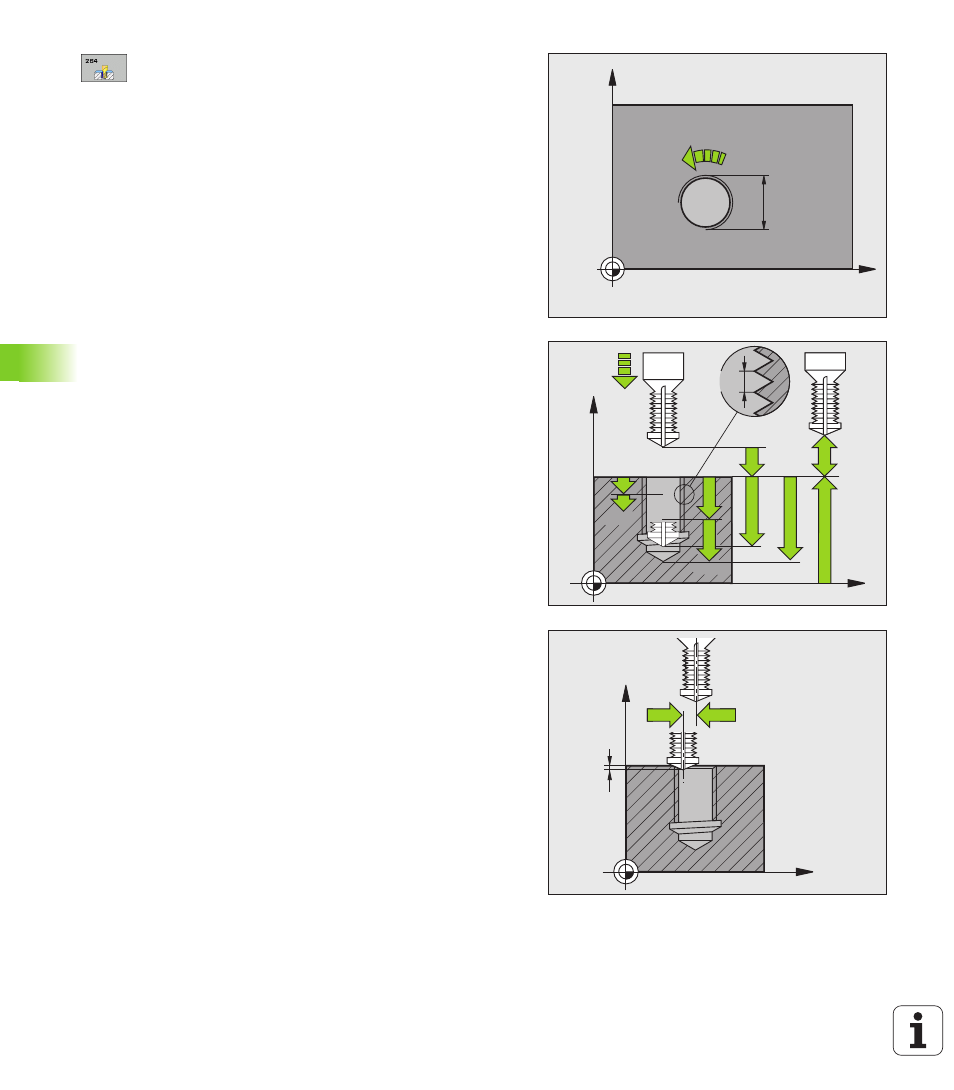

Diámetro nominal
Q335: Diámetro nominal de rosca
Paso de rosca
Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
Profundidad de roscado
Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado
Profundidad de taladrado
Q356 (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro
Avance de preposicionamiento
Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min
Tipo de fresado
Q351: Tipo de fresado con M03
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza La profundidad de taladrado no tiene porque ser
múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
El paso de profundización y la profundidad total son
iguales
El paso de profundización es mayor a la profundidad
total
Distancia de parada previa arriba
Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual
Profundidad de taladrado para la rotura de viruta
Q257 (incremental): Aproximación, después de la cual
el TNC realiza la rotura de viruta. No se produce rotura
de virutas si se introduce 0
Retroceso para la rotura de viruta
Q256 (valor
incremental): Valor según el cual el TNC retira la hta.
para la rotura de viruta
Profundidad de fresado frontal
Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal
Desvío en la profundización frontal
Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q359
Q359
Q358
