Resumen: Vistas
En los modos de funcionamiento de ejecución del pgm y test del pgm
el TNC muestra las siguientes softkeys:
Limitaciones durante la ejecución del programa
El mecanizado no se puede simular gráficamente de forma simultánea
cuando el procesador del TNC esté saturado por cálculos muy
complicados o por superficies de mecanizado muy grandes. Ejemplo:
Planeado a través de toda la pieza en bruto con una herramienta
grande. El TNC no continua con el gráfico y emite el texto ERROR en la
ventana del gráfico. Sin embargo se sigue ejecutando el mecanizado.

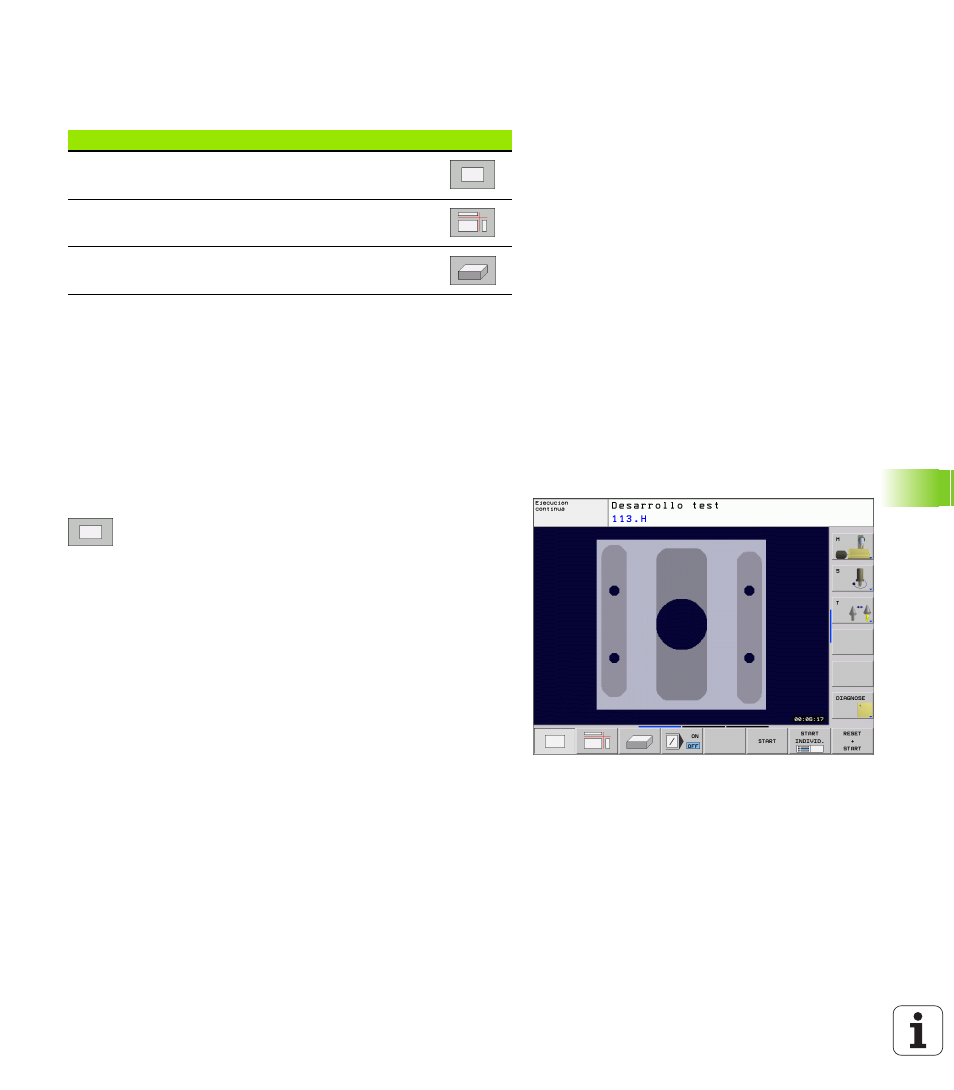

Vista en planta
Esta simulación gráfica es la más rápida.
 Seleccionar con la softkey la vista en planta
 Para la representación de profundidad de este gráfico
es válido:
"Cuanto más profundo, más oscuro"
Ver Softkey
Vista en planta
Representación en tres planos
Representación 3D
