LocaLización de probLemas y ensayos aL sistema
5-22
powermax
45 Manual de servicio

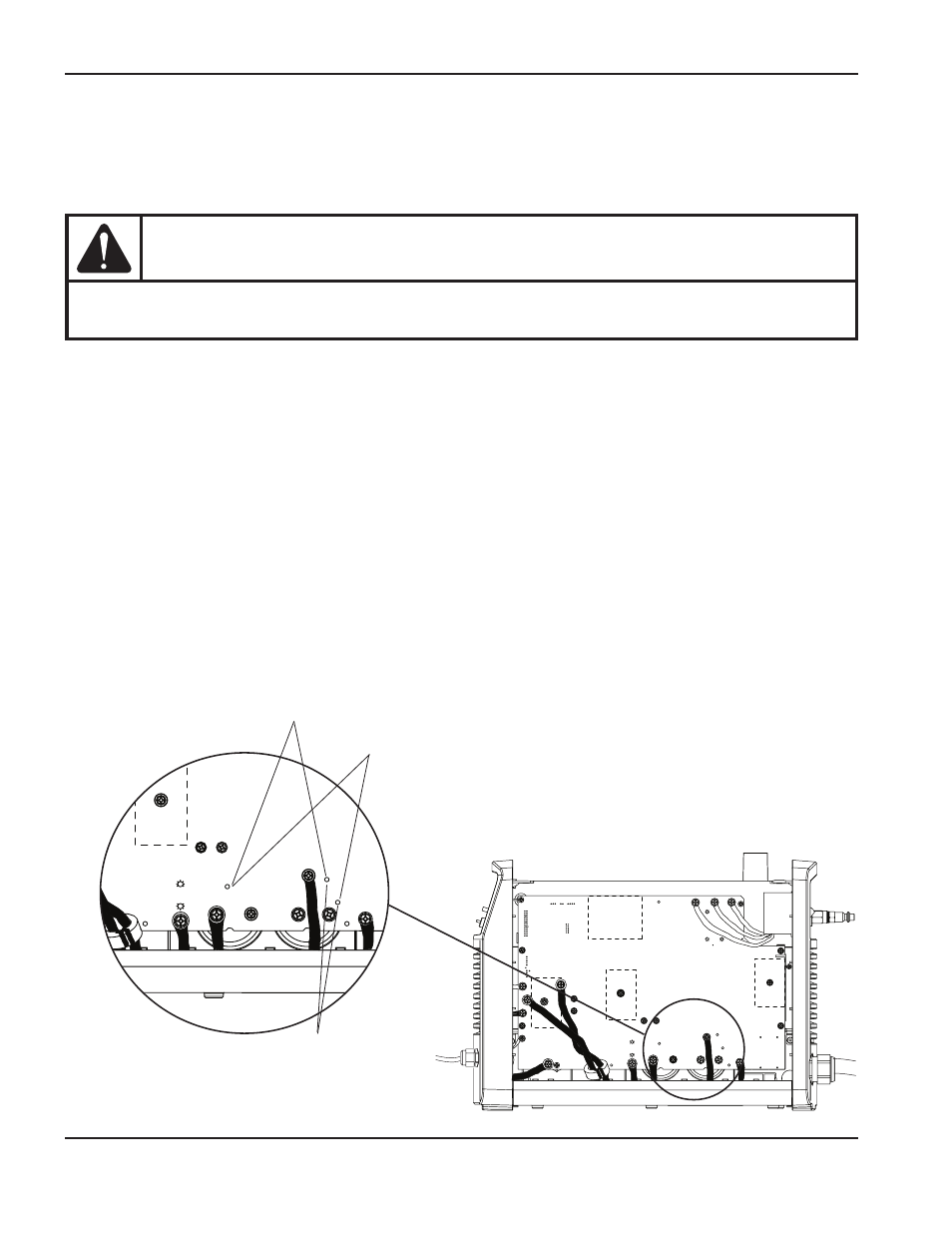

Prueba fuentes de energía CE 400 V
En esta prueba, puede utilizar los circuitos de calibración o medir en los tornillos del capacitor. Los puntos de medición
están marcados en el reverso de la tarjeta de alimentación, así como lo están los voltajes y terminales positivos y
negativos del capacitor.
PRECAUCIóN
No usar un multímetro con puntas de prueba para medir los puntos de medición. En lugar de ello,
usar los terminales E-z Hook y conectarlos a los circuitos de calibración.
1. Poner la energía en OFF (apagado).
2. Ponerle los cables al multímetro para medir el voltaje de la tarjeta de alimentación conectando el cable negativo
al punto de medición 17 y el positivo, al punto 16. Poner la energía en ON (encendido). El multímetro deberá dar
una lectura de 560 VCD. Si se obtiene un valor diferente, multiplicar la lectura por 0,00601. Comparar con el valor
leído en el pin 21 de J8. Deberán ser iguales.
3. Conectar los terminales E-Z Hooks a los puntos de medición 17 y 18. Poner la energía en ON (encendido)
después de conectar el multímetro. Este valor deberá ser 280 VCD o la mitad de cualquier valor obtenido en
el paso 2.
Nota: todos los valores deben caer en ±10%.
4. Poner la energía en OFF (apagado) y mover los terminales E-Z Hooks a los puntos de medición 18 y 16. Poner
la energía en ON (encendido) después de conectar el multímetro. Este valor deberá ser 280 VCD o la mitad
de cualquier valor obtenido en el paso 2.
5. Los valores obtenidos en los pasos 3 y 4 deberán ser aproximadamente iguales. Si difieren en más de 30 V,
reemplazar la tarjeta de alimentación.
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Paso 2
Paso 4
Paso 3
