Piezas
powermax
45 Manual de servicio 7-9
1
4
5

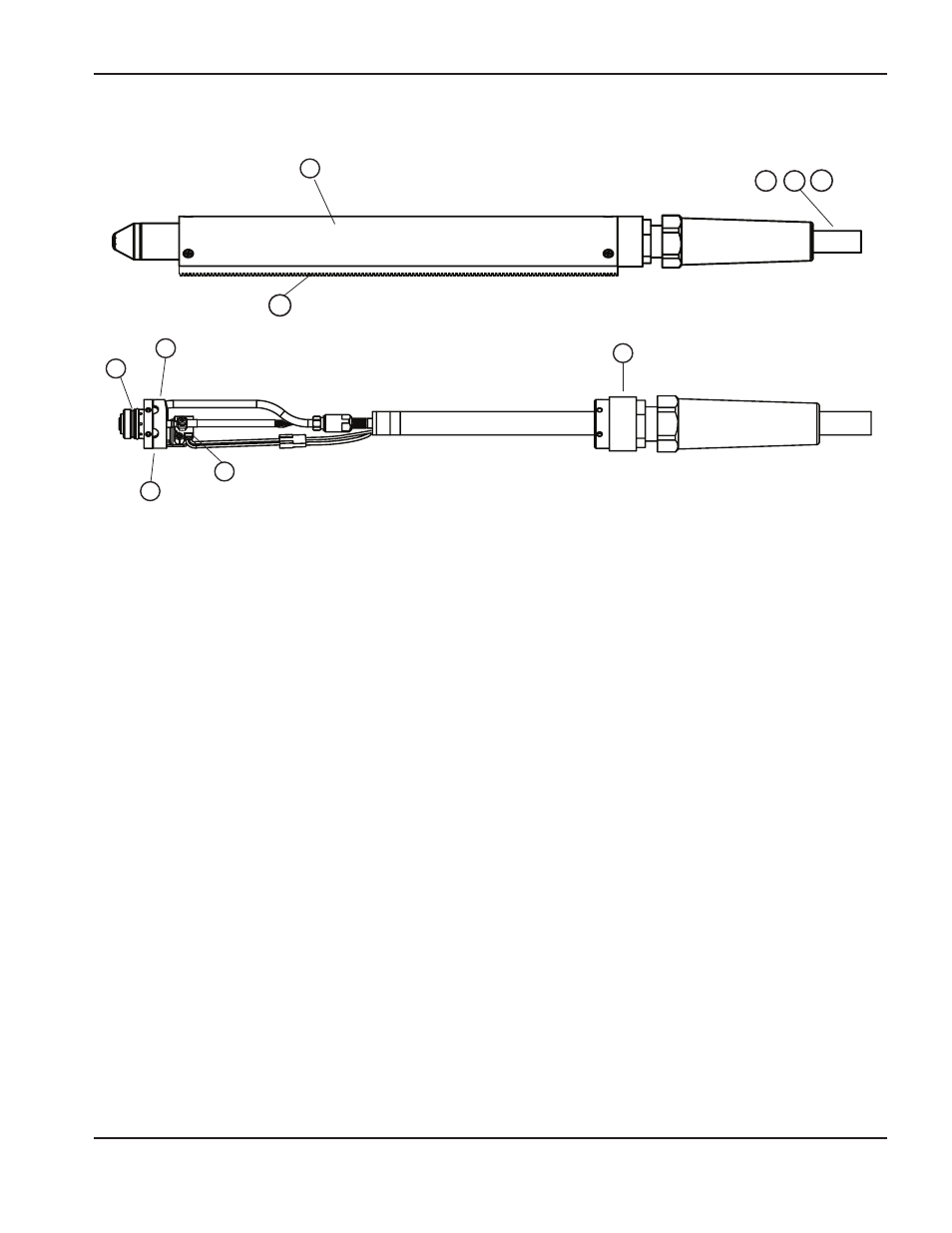

Piezas antorcha mecanizada T45m
6
7
8 9 10
3
2
La antorcha mecanizada y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales. Los números de pieza que comienzan con 088 indican los conjuntos completos de antorcha
y sus cables y mangueras.
Componente
Número
de pieza descripción Cant.
088010* Conjunto de cables y mangueras de la antorcha mecanizada T45m con cable 7,62 m 1
088011* Conjunto de cables y mangueras de la antorcha mecanizada T45m con
cable 10,67 m
1
088012* Conjunto de cables y mangueras de la antorcha mecanizada T45m con
cable 15,24 m
1
1 228228 Juego: manguito de posicionamiento T45m 1
2 228229 Juego: cremallera extraíble T45m 1
3 228322 Juego: anillo de montaje frontal T45m 1
4 228323 Juego: anillo de montaje trasero T45m 1
5 228320 Juego: repuesto cabezal de antorcha T45m 1
6 228321 Juego: repuesto interruptor de sensado capuchón T45m 1
7 058503 Oring: Viton 0,626 x 0,070 1
8 228317 Juego: repuesto cables y mangueras de la antorcha T45m, 7,62 m 1
9 228318 Juego: repuesto cables y mangueras de la antorcha T45m, 10,67 m 1
10 228319 Juego: repuesto cables y mangueras de la antorcha T45m, 15,24 m 1
* Los mejores conjuntos incluyen los siguientes consumibles:
220669 Electrodo 1
220670 Anillo distribuidor 1
220713 Capuchón de retención 1
220671 Boquilla 1
220673 Escudo frontal 1
