LocaLización de probLemas y ensayos aL sistema
5-8
powermax
45 Manual de servicio
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
Interruptor de energía (S1)
Tarjeta de alimentación
(PCB2)
Tarjeta de control (PCB1)
Circuito de transferencia
indirecta
Tierra de protección
Tarjeta de alimentación nueva
Circuito rectificador de entrada
(D48)
Módulo IGBT arco piloto
y diodo de salida (D38)
IGBT CFP (Q2)
IGBT inversor
(Q3)
Conexión cable de masa (J21) Puntos de
medición

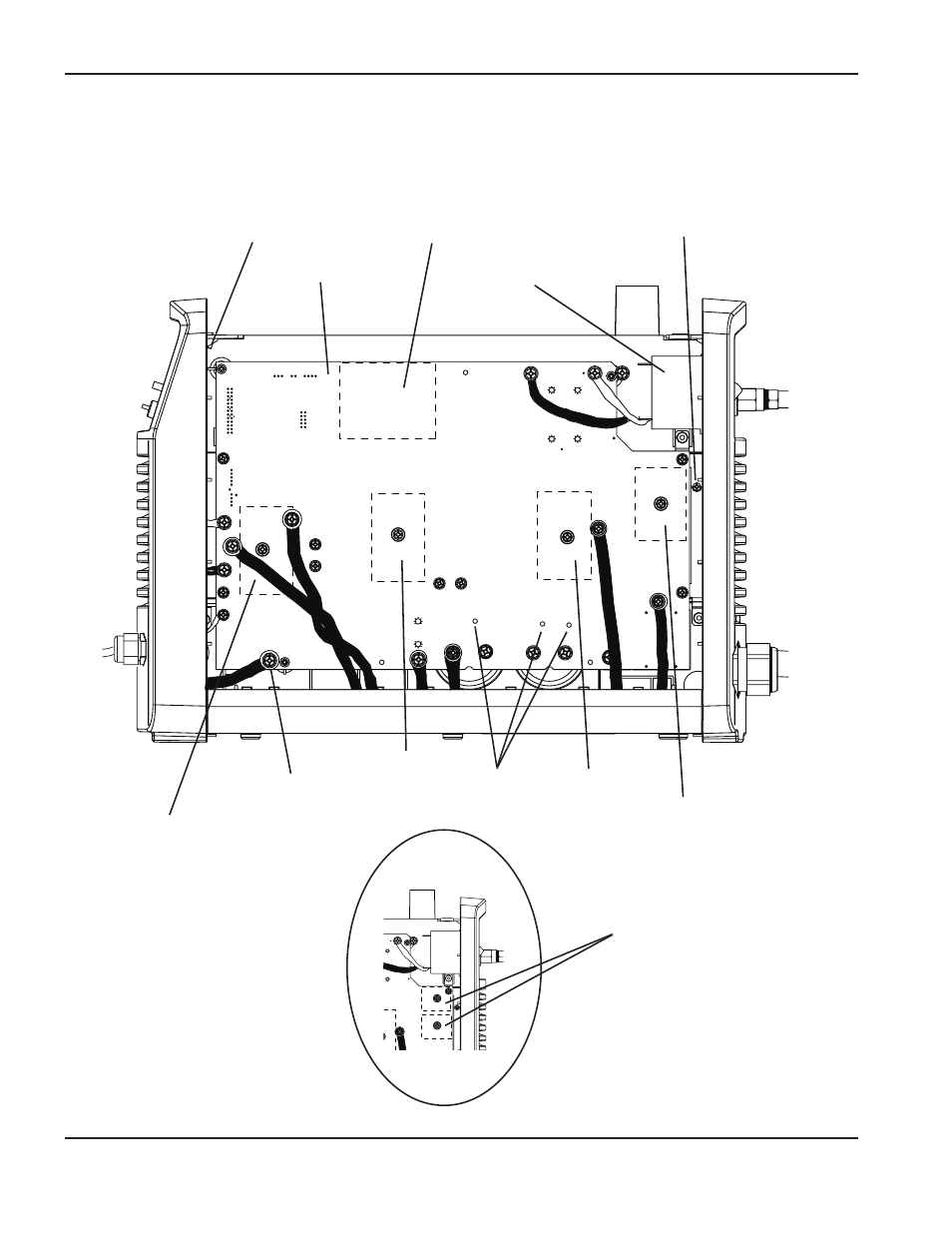

descripción general fuentes de energía CSA 200-240 V y CE 230 V
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Tarjeta de alimentación vieja
Circuitos rectificadores de entrada
(D29, D39)
