reposición de componentes
powermax
45 Manual de servicio 6-7
4. Quitar los tornillos que sujetan los conectores de los cables azul y marrón al interruptor de energía para
desconectarlos.
5. Quitar el tornillo que sujeta el cable verde/amarillo al disipador de calor.
6. Aflojar la tuerca que está por fuera de la fuente de energía y que sujeta al pasacables del cable de alimentación, de
modo que los cables se muevan libremente.
7. Para quitar el cable de alimentación viejo, halarlo por el interior de la fuente de energía a través del pasacables
o del orificio del panel trasero.
8. Si va a reemplazar el pasacables por el nuevo que viene con el juego:
a. usar una llave ajustable para desenroscar la tuerca que sujeta el pasacables por dentro de la fuente de
energía y quitarlo
b. pasar el nuevo pasacables por el orificio del panel trasero de la fuente de energía
c. sujetarlo por dentro de la fuente de energía con la tuerca del nuevo pasacables. Apretar la tuerca a mano y,
después, apretarla un poco más.
9. Tender los cables del nuevo cable de alimentación por el interior de la fuente de energía, a través del pasacables
del panel trasero. No quitarle el filtro de ferrita al terminal de los cables marrón y azul que van al interruptor de
energía. (Dado que el cable de alimentación CE tiene un filtro de ferrita, no es posible tenderlo por el pasacables
desde afuera de la fuente de energía).
10. Pasar la tuerca de retención del pasacables por encima de los cables del cable de alimentación nuevo y correrla
adelante, hacia la fuente de energía.

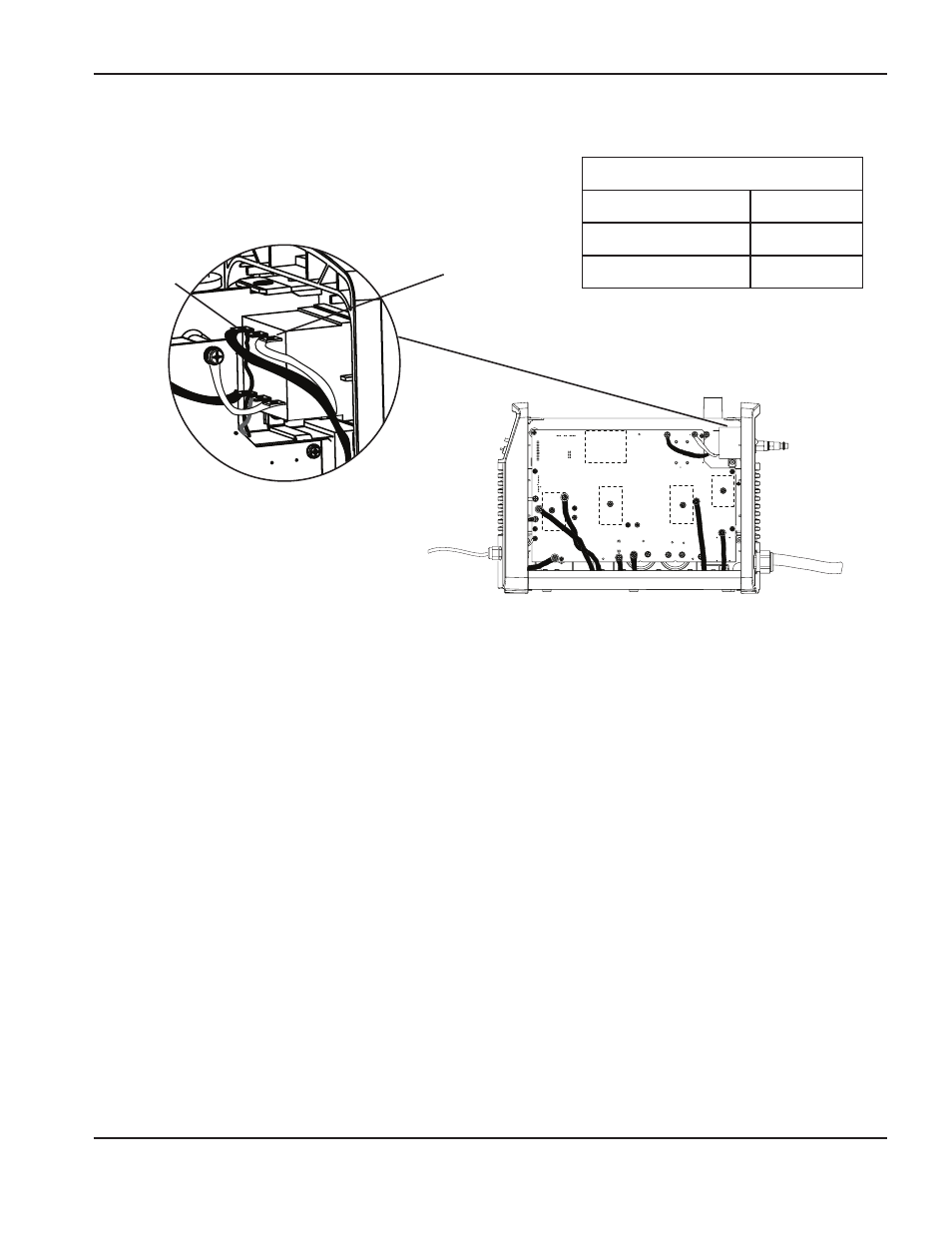

l
Cable marrón (CE)
N
Cable azul (CE)
Monofásico (CE)
L Marrón
N Azul
Tierra de protección Verde/amarillo
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
